数字控制UPS电源技术及应用
来源:本站整理  作者:佚名  2011-11-17 14:22:30



(2)正弦逆变电路结构

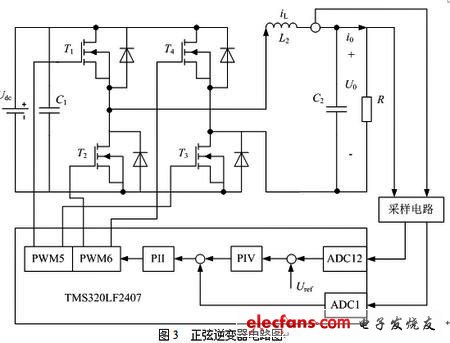

  正弦逆变电路如图3所示主要是由电容C1,功率管T1、 T2、 T3、 T4组成的逆变桥,电感L2,电容C2等组成。PFC模块的输出经由逆变部分能够产生负载所需的纯正弦波交流电压。

 正弦逆变器电路图

  数字UPS的正弦逆变器是时刻处于工作过程中,其工作原理是通过采样电路对逆变电路输出电压和电流进行采样,得到的采样信号输入到DSP中,对采样信号进行处理,依照一定的算法和程式来实现正弦逆变电路控制的功能。

  (3) DC/DC电路结构

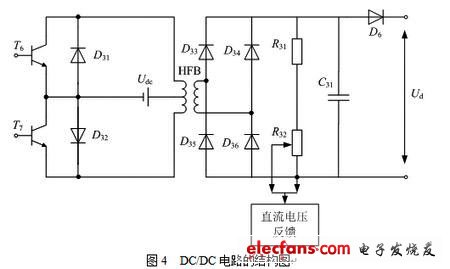

  DC/DC电路的构成如图4所示,主要是由高频变压器、功率管T6、T7,整流二极管D33、D34、D35、D36,电容C31等组成。该部分采用直流电压环反馈控制,变换后的电压通过二极管D6与PFC的输出端相连。

 DC/DC电路的结构图

  由于电池电压比较低,逆变器对直流电压的利用率又不高,所以需要DC/DC电路来转换电池的电压。DC/DC的电路结构有很多,但是各有优缺点,最常用的就是推挽式直流变换电路这种电路的优点就是驱动电路简单,输出功率大。一般被功率要求比较高的负载选作直流变换电路。

  (4)UPS其他结构功能

  同时通过SCI和SPI来实现整台UPS的监控程序,通过SCI口和微机进行通信,实现远程监控是全数化UPS的重要结构功能。

  一方面,在UPS运行时出现市电故障或停电时,UPS会利用上述通讯通道向由它供电的计算机网络传送因市电故障产生的报警信号。当长时间停电,而电池组的供电电压要低于临界放电电压时,计算机网络会在UPS电源发出自动关闭命令的驱动下,完成数据的保存和设备的保护。

  另一方面,提供一个友好的人机界面,可实时监视UPS的运行参数,方便用户的参数修改,同时便于用户查询UPS运行的历史记录。还可在计算机网络上对UPS进行定时的开机/自动关机操作。为实现上述控制功能,还可以提供RS-232和RS-485通信接口,用户可根据实际情况任选一种。对于要求执行网络管理功能的UPS,应配置有简单的网络管理协议(SNMP)适配器或适配卡。

  随着数字化技术的发展,DSP技术已经被许多UPS厂商在产品中使用。DSP技术的使用提高了UPS产品输出电压的稳定性和纯净程度,同时也提高了UPS产品自身的可靠性。而IGBT技术和高频技术的应用,大大提高了电源效率,降低了系统噪音和电源自身的电力损耗,也提高了系统的可靠性。UPS的数字化并不是简单的指在系统中应用了数字器件,如单片机及FPGA等,而是指整个系统的控制应用数字器件的计算能力和离散控制方法来完成。随着数字处理硬件技术的发展,计算速度的提高,必然促使UPS向数字化方向发展。

上一页  [1] [2]
