1．3 外设控制模块
    该模块由LCD与触摸屏接口电路、JTAG调试接口电路、USB主从口电路、复位电路、电源电路、RS 232串口电路等构成。LCD与触摸屏接口电路用于显示应用程序编写完成后采集的视频数据、接受用户的外部控制命令等，起到人机接口的作用。JATG调试接口提供硬件调试的功能，它遵循IEEE 11491标准，利用边界扫描技术，通过边界扫描链实现对芯片输入输出信号的观察控制。JATG在本系统中的一个重要功能就是将引导加载程序Bootloader烧写进开发板，用于进一步的内核加载。USB主口用于外接U盘、移动硬盘和鼠标等支持USB总线接口的设备，可以扩展存储空间。USB从口则用于向系统烧写WinCE内核文件以及系统与PC机之间的通信。复位电路采用既有电源监控和数据保护又有看门狗作用的专门复位芯片MAX811来保证系统出现异常时能可靠复位。RS 232用于通过超级终端或DNW工具查看Bootloader程序启动的情况以及扩展串口通信功能。该处的电源电路提供5 V(为整个系统提供外部电源)、3．3 V(核心模块、外设控制、图像采集模块供电)和1．3 V(核心模块供电)。

2 图像传感器接口电路与工作原理

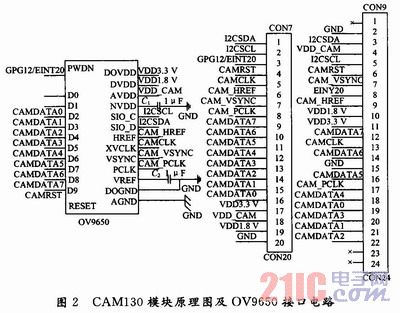

    摄像头使用的是CAM130模块，其中的图像传感器为OV9650，该部分原理图及接口电路如图2所示。

    OV9650与处理器的接口包括SCCB(串行摄像机控制总线)接口、数据输出接口和控制接口等3部分。
    SCCB接口起到传递处理器提供的初始化OV9650内部寄存器参数的作用，其数据线SIOD和时钟线SIOC，相当于I2C总线中的SDA与SCL。也就是说，SCCB起到I2C总线的作用。OV9650是I2C总线的从器件，S3C2440是对应的主器件。I2C总线采用串行方式从高位到低位传输字节数据，每个字节传输完后，主控制器将SDA置为高电平并释放，等待从设备发送确认信号。OV9650内嵌了一个10位A／D转换器，对应有10个数据输出口D[0：9]。输出图像数据的格式可以为10位原始RAW，RGB或经过内部DSP转换的8位RGB／YCbCr。本系统选择的微处理器芯片S3C2440的CAMIF单元支持8位的YUV／YCbCr格式，故需将OV9650的数据接口D[9：2]与CAM IF的数据口CAMDATA[7：0]相连接。OV9650的XVCLK用于接收CPU输出的24 MHz的工作时钟。OV9650内部产生的帧同步信号VSYNC、行同步信号HREF、像素时钟信号PCLK等3个时钟信号传入ARM芯片中，用于控制图像采集。每一个VSYNC脉冲表示一帧图像数据采集的开始，HREF的高电平则表示采集一行图像数据，图像传感器按从左到右的顺序在每个PCLK
脉冲过程中依次采集一个字节的数据，直到一帧图像数据全部采集完成。

3 3G图片传输流程

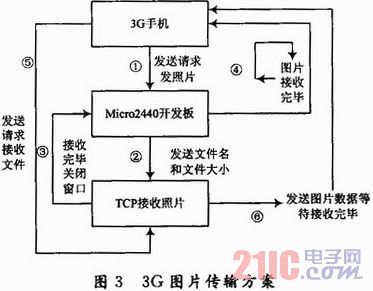

    图片传输流程图如图3所示，3G手机向MINI2440开发板发送短信请求发照片，ARM9控制中心接收到信息，发送出文件名与文件大小，TCP服务器收到信息接收完图片并关闭窗口，同时向3G手机回馈图片已接收完毕的信息，接着3G手机向服务器发送请求接收照片，TCP服务器向3G手机发送图片数据，直到图片接收完毕，当接收完毕，3G手机向服务器反馈图片接收完毕。
