3．VDA电压产生电路

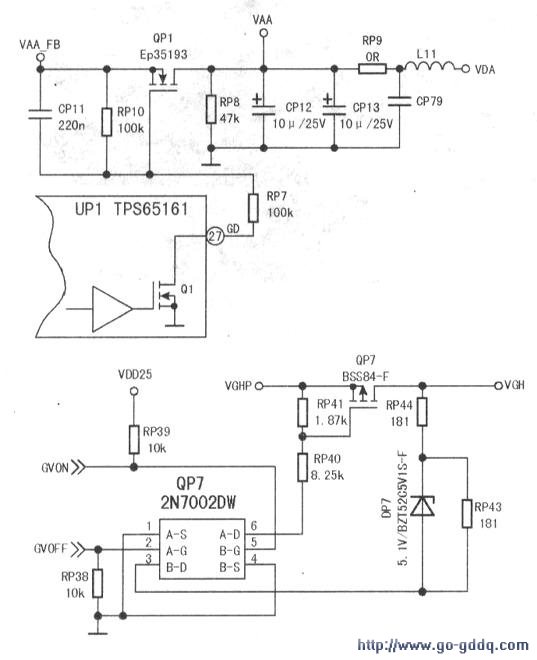

VDA电压产生电路由UPl(TPS65161)的(27)脚内部电路及外围电路构成，其电路如上图所示。
驱动板上主芯片输出的PWR_ON信号（高电平）到TPS65161的(9)脚，经(26)脚内外部电路处理后，从UP1(TPS65161电路VDA电压产生电路由UPl(TPS65161)的(27)脚内部电路及外围电路构成，其电路如图5所示。驱动)的(27)脚输出电压(20.2V)到QP1的栅极，QP1将输入电压VAA_FB进行串联稳压后，从源极输出VAA电压，经CP12、CP13、Lll滤波后产生VDA电压，为数据驱动器提供工作电压。
4．VGH、VGL电压产生电路
由于液晶屏内集成有数字电路和模拟电路，需要外部提供数字电压和模拟电压。另外，为了完成数据扫描，需要TFT轮流开启／关闭。当TFT开启时，数据通过源极驱动器加载到显示电极，显示电极和公共电极间的电压差再作用于液晶实现显示，因此需要控制TFT的开启电压VGH、关闭电压VGL，以及加到公共电极上的电压VCOM。

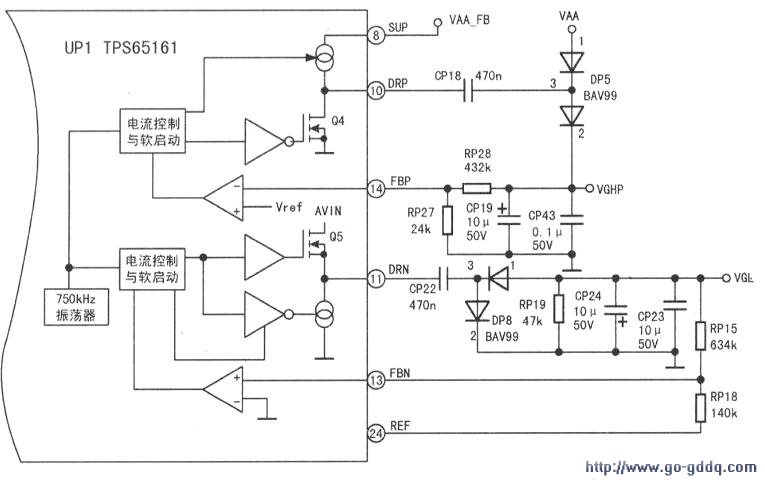

VGH、VGL电压产生电路由UPl(TPS65161)的(8)、(10)、(14)、(11)、(13)、(24)脚内部电路及外围电路构成，其电路如下图所示。
驱动板上主芯片输出的PWR_ON信号到TPS65161的(9)脚，在(26)脚内外部电路延时作用下，(8)脚输入电压VAA_FB经TPS65161内部电流控制与软启动电路控制后从(10)脚输出脉冲电压，经CP18耦合后与VAA电压经DP5(1)、(3)内接二极管整流后的电压叠加，再经DP5(3)、(2)内接二极管整流、CP19、CP43滤波后产生VGHP电压。同时，正泵电源通过外部分压电阻RP28、RP27的设置来稳定输出电压VGHP。负电压(VGL)的工作原理与正电压(VGHP)的原理相似，在此不再重述。
VGHP电压在主芯片输出的GVON和GVOFF信号作用下，控制QP7的导通与截止，经DP7稳压，产生VGH电压供扫描驱动器使用，电路如中图所示。
