2 维特比译码器的设计
2．1 维特比译码器的原理
    卷积码的译码一般采用维特比译码。维特比译码本质上是对长度为L的二进制序列的最佳译码，需要对可能发送的2L个不同的序列的2L条路径量度进行计算和比较，选取其中量度最小的一条作为幸存路径。其基础是基于网格图的描写，即对于不同的路径的量度进行比较，如某一节点上发出的某条路径已经不可能获得最大似然函数，那么就放弃这条路径，并在保存下来的路径中重新选择译码路径，一直到最后，复杂度较高。维特比译码器实际上对各个可能路径进行比较，比较原则是计算其路径的对数似然函数，而计算似然函数就是计算该路径与接收序列之间的汉明距(量度)。译码过程的操作可归纳为“加-比-选”3个部分。
    实际的维特比译码中，译码几步后可能的路径便合为一条，因此，不必等全部译出后再输出，即译码一定长度后便可将已经相同的部分输出，这样做可以大量节省译码所需路径的存储空间。只要保证译码深度在5～10倍的约束长度之间就不影响译码效果，这就是所谓的“截尾译码”。
2．2 结构框图

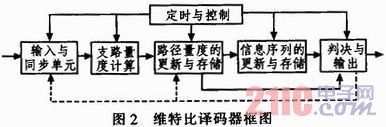

    维特比译码器的结构框图如图2所示。

    在设计中。将框图简化为“加”(支路量度计算)、“比选”(路径量度和译码路径的更新与存储)以及定时与控制三部分。
2．3 设计思路
2．3．1 端口及信号定义
    输入输出端口为：
