3.1 VGA显示原理及时序
　通用VGA显示卡系统主要由控制电路、显示缓存区和视频BIOS程序三个部分组成。控制电路主要完成时序发生、显示缓冲区数据操作、主时钟选择和D／A转换等功能；显示缓冲区提供显示数据缓存空间；视频BIOS作为控制程序固化在显示卡的ROM中。VGA接口为显示器提供两类信号，一类是数据信号，一类是控制信号。数据信号包括红、绿、蓝信号，简称RGB信号，控制信号包括水平同步信号和垂直同步信号。输出不同分辨率时，水平同步信号和垂直同步信号的频率也不同。

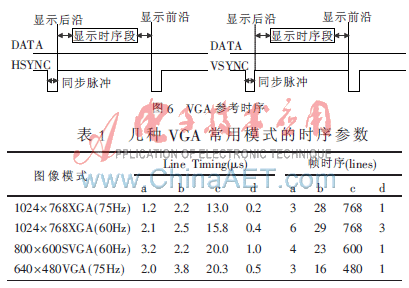

　要实现VGA显示就要解决数据来源、数据存储、时序实现等问题，其中关键还是如何实现VGA时序。VGA的标准参考显示时序如图6所示。行时序和帧时序都需要产生同步脉冲、显示后沿、显示时序段和显示前沿四个部分。几种常用模式的时序参数如表1所示。

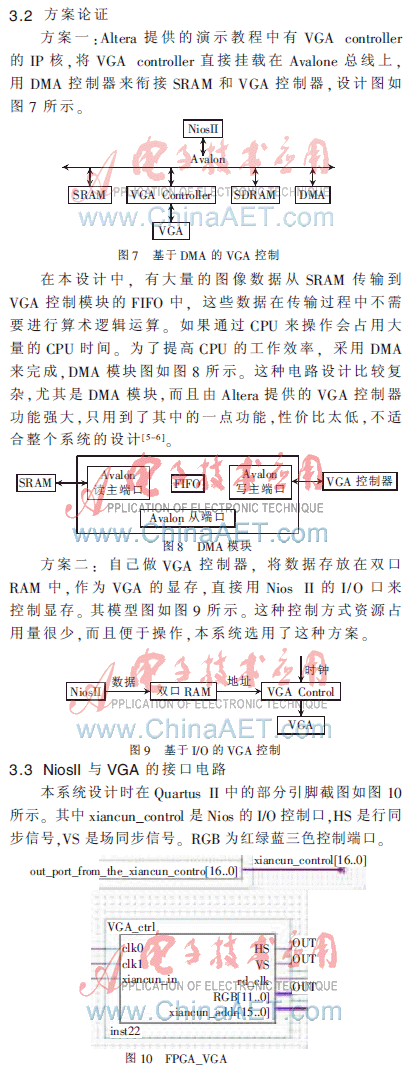

　本系统集成了前端采集、中间处理和后续显示功能模块，充分利用了FPGA的逻辑资源和NiosII处理器的强大功能，较好地实现了预期目标。与同类系统相比，具有开发时间短、程序可移植性强和成本低等优势。该系统作为电力系统谐波分析系统的一部分，在数据采集及预处理方面已经取得较好的效果，后期将进一步研究基于FPGA内部逻辑结构的FFT实用算法。
参考文献
[1] 肖雁鸿，毛筱，等.电力系统谐波测量方法综述[J].电网技术，2002，26(6)：61-64.
[2] 吴茂存.基于FPGA的电力系统谐波检测[D].济南：山东科技大学，2002.
[3] Analog DevICes，Inc.AD73360 Data Sheet.1999.
[4] 孙国银.AD73360在电量测量系统中的应用[J].中国测试技术，2007，23(2)：70-73.
[5] 潘松.SOPC技术实用教程[M].北京：清华大学出版社2005.
[6] 张志刚.FPGA与SOPC设计教程[M].西安：西安电子科技大学出版社，2007
