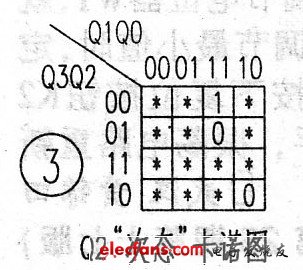

Q2的"次态"方程：CP2也为Q1,同样共有3次下跳触发，分别的"现态"是0011、0111、1010时，对应Q2的"次态"依次为"1"、"0"、"0",填入图3;其他状态与Q3情况一样。根据图3,Q2n+1=Q3Q2.选CP2=CP的，状态方程同样更复杂。
Q1的"次态"方程：CPI=CP,每个状态都有触发脉冲的到来，"次态"卡诺图如图4所示，Qln+1=Q0Q1+Q3Q0Q1.
Q0的"次态"方程：CP0=CP,"次态"卡诺图如图5所示，Q0n+1=QlQ0+Q3Q0.
若使用JK触发器，将上述各"次态"方程与JK触发器的特性方程Qn+1=JQ+KQ进行比较，得出各·触发器的驱动函数：J3=Q2,K3=Q2;J2=Q3 ,K2=1;J1=Q0 ,K1=Q3 Q0;JO=Q3 Q1 ,KO=1.

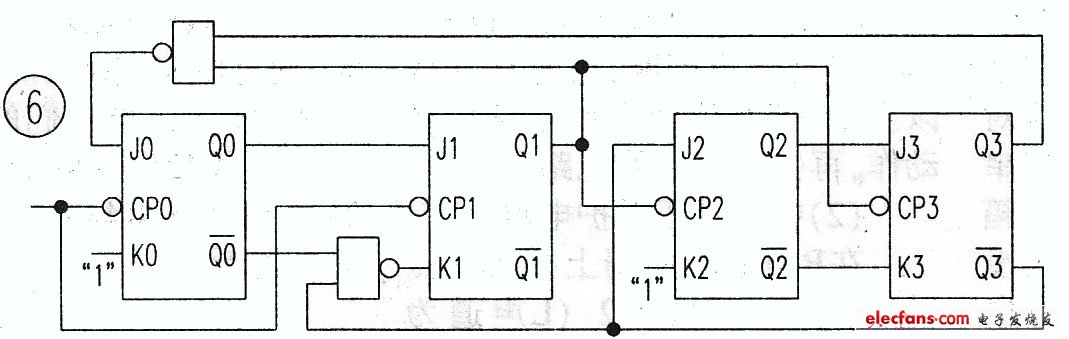

最后检查发现电路具有自启动能力。画出逻辑电路，见图6.
