防盗报警系统的工作原理
　　

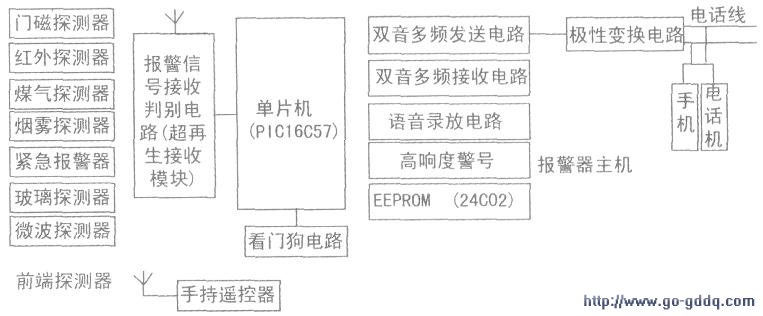

　　无线智能防盗报警系统的整机方框图如下图所示。

　　从上面的报警器的方框图中可知，整个系统由前端探测器和主机构成，其中前端探测器中的各种报警探头都采用无线方式。下面着重对主机的电路作一些分析。

　　（一）、传感器与信号输入接口
　　
　　这部分电路如下图所示，由超再生式接收模块和PT2272解码电路组成。

　　超再生式接收模块是近些年广泛使用的一种收发组件，此外还有一种超外差式接收模块，这两种模块各有优缺点。超再生式接收模块价格低廉、经济实惠、而且接收灵敏度高，但是缺点也很明显，就是频率受温度漂移大，抗干扰能力差。超外差式接收模块采用进口高性能无线遥控及数传专用集成电路RX3310A．并且采用316.8MHz的声表谐振器，所以频率稳定、抗干扰能力强，缺点是灵敏度比超再生式低，价格远高于超再生接收式模块，而且近距离强信号时有阻塞现象。

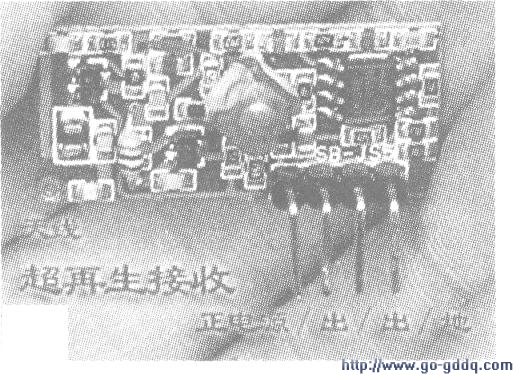

　　超再生式接收模块采用SMD贴片工艺制造生产，它内含放大整形及解码电路，使用极为方便。它有四个引出端，分别为正电源、输出端、输出端和地，其中正电源端为5V供电端，输出端信号是供解码电路PT2272(SC2272)解码的。超再生式接收模块的外观图如下图所示。
