一款过压保护电路的设计

来源：本站整理作者：佚名 2011-10-06 09:19:51

　　过压保护电路
　　

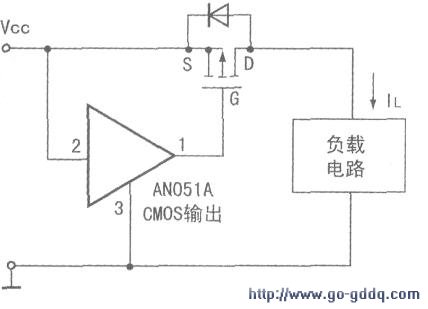

　　过压保护电路的基本电路如下图所示。它由电压检测器及功率MOSFET（P管）组成。它的工作原理是，在VCC< VDET+VHYS时，AN051A输出低电平，P管的-VGS≈Vcc，P管导通；当Vcc> VDET+VHYS时，AN051A输出高电平，P管的-VGS≈OV，P管关断，负载电路得以保护。

　　设计时要已知：负载电路中IC的最高极限工作电压VUMH,及负载电路的最大负载电流ILrex。

　　1、电压检测器的选择要满足下式：

　　VDET+VHYS+0.2V≤VLMH式中VHYS可按VHYS=0.05VDET计算；式中0,2V是为留一个安全电压区（AN051有±2.4%允差）。

　　例如，其电路的正常工作电压是5V．最大极限工作电压是6.5V。则可选择6V的电压检测器[VDET=（VLMH-0.2V）/1.05]。

　　2．P管的选择：

　　P管的-VDS要大于Vcc，在-VGS=Vcc时，其-ID要大于ILrex。
