4．解码与音频／视频放大输出电路

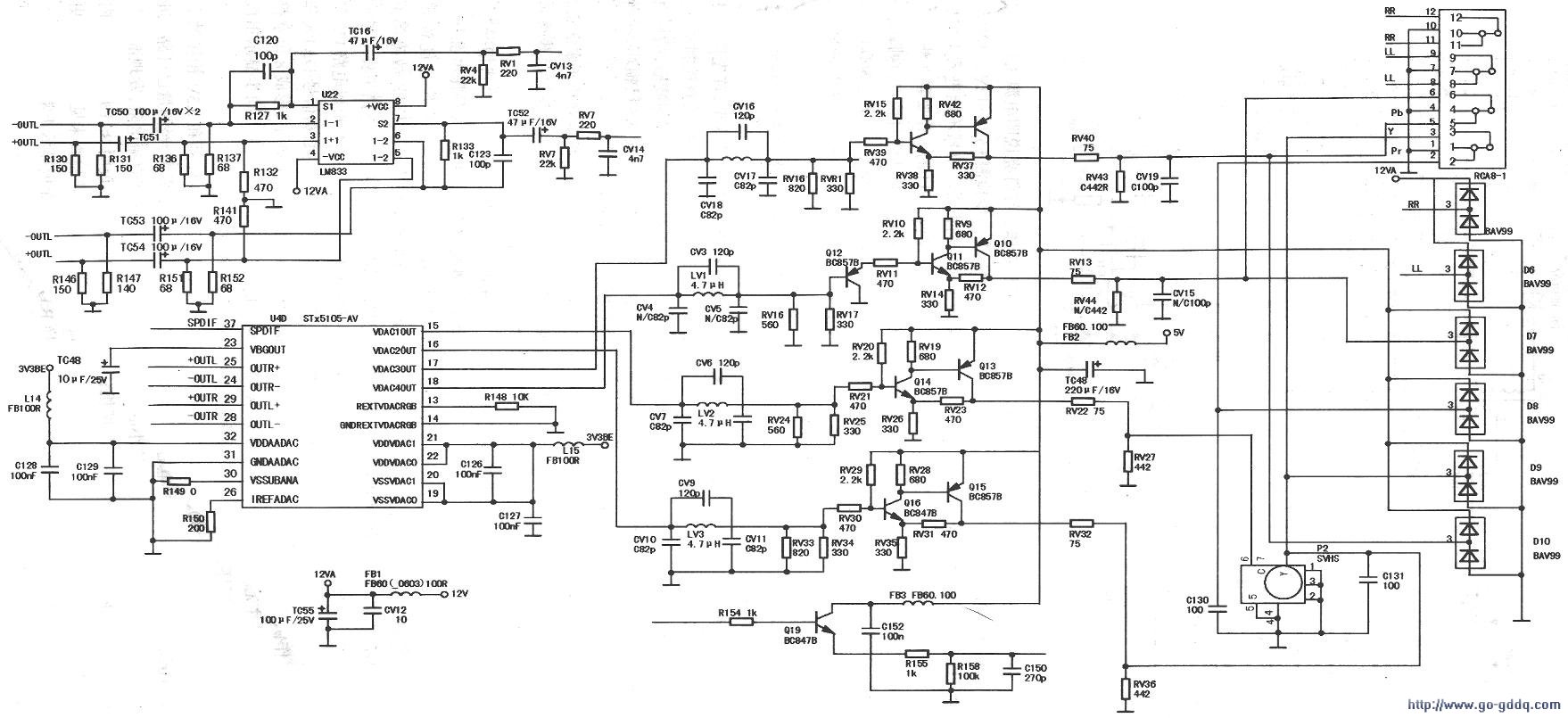

解码与音、视频放大输出电路由主芯片U4中的部分电路和U22(LM833)等元件组成，如上图所示，主要作用是完成音、视频信号的解压缩，并经U4内部的视频编码器的音频数／模(D/A)变换电路还原出模拟音、视频信号，在普通彩电上显示出高质量的图像。同时多声道立体声音频信号经功率放大器U22放大后，输出伴音信号。
数字视频码流(TS)信号经U4内部的解码、D/A变换处理后，还原出模拟音频、视频信号，分别从U4的(15)～(18)、(24)、(25)、(28)、(29)脚输出。其中视频信号从(15)～(18)脚输出，(15)脚输出色度信号“C”；⑩脚输出视频亮度信号“Y”；(17)脚输出全电视信号CVBS；(18)脚输出复合视频信号DVOUT。以上视频信号各自经过由分立元件组成的滤波和视频放大电路后，送槛相应的视频输出接口。(24)、(25)、(28)、(29)脚输出的立体声音频信号分别经耦合电容TC50-TC51（均100μF/16V）耦合进入LM833的②、③、⑤、⑥脚，经放大后的音频信号分别从①、⑦脚输出，送往音频输出接口。LM833是一款音频功放电路，其引脚功能与实测数据见下表。
| 脚位 | 功能 | 正测电阻( kΩ) | 负测电阻(kΩ) | 电压(V) |
| 1 | L通道音频信号输出 | 7.1 | 45 | 6.3 |
| 2 | R通道反相输入 | 6.8 | 200.0 | 6.3 |
| 3 | R通道正相输入 | 6，5 | 54 | 6.3 |
| 4 | -12VA电源供电人 | 4 | 4.O | -11.8 |
| 5 | L通道正相输入 | 6.6 | 5.3 | 6.3 |
| 6 | L通道反相输入 | 6.6 | 200.0 | 6 3 |
| 7 | R通道音频信号输出 | 7.1 | 36 | 6 3 |
| 8 | +12VA电压供民入 | 3.3 | 3.3 | 12．O |
5．稳压电源电路
稳压电源电路主要由U1(VIPER22A)、T2等元件组成，如下图所示，用于产生+12V、-12V、+5v和+3.3V四组电压。其中，±12V供音频功放电路工作；+5V分别供给视频放大电路，调谐器和CA卡检测识别电路等；+3.3V分别用作主芯片Ul、程序存储器U15、存储器U19、复位电路U20、显示电路等供电。
AC220V市电经整流滤波后得到约300V左右的直流电压，该电压经T2的①-③绕组送至Ul的⑤～⑥脚（漏极），在U1的内部分成两路：一路直接加到功率管MOSFET管的漏极，另一路通过内部高压电流源对④脚外接电容C13充电，当④脚电压上升到14.5V时，内部各功能电路开始正常工作。电源工作后，T2的⑤-②绕组的感应电压经D8、C13整流滤波后得到的15.5V电压，供给Ul④脚，此时电流源停止对④脚外接电容C13充电。VIPER22A(Ul)引脚功能与实测电压见下表。
| 脚位 | 功能 | 电压(V) |
| 1 | 源极（接地） | 0 |
| 2 | 源极（接地） | 0 |
| 3 | 反馈电压输入 | 0.7 |
| 4 | 电源供电入 | 15 |
| 5～8 | 漏极 | 300 |
