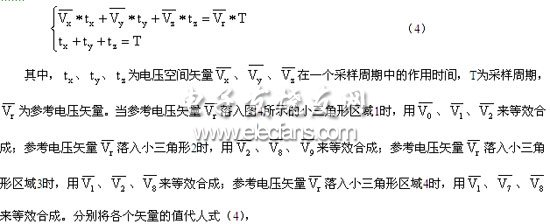

由于空间矢量图的对称特性，只分析其中的一个 区域即可，如图4中的大三角形。当参考矢量落入某一个三角形区域中时，为了在输出得到相应频率的正弦波电压和减少输出电压的谐波含量，就用组成该三角形的三个矢量合成该参考矢量，各矢量的作用时间和参考矢量的关系，应该满足如下公式：

　　

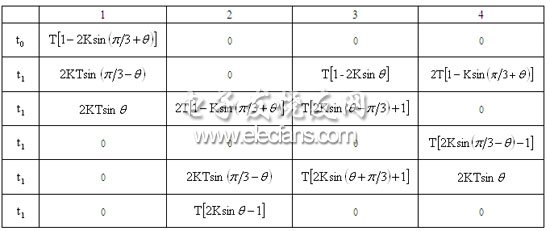

　　表1 电压空间矢量调制方法矢量作用时间表

　　

　　可以得到在1、2、3、4等区域内各矢量作用时间，如表1 所示，其中

　　

　　在实际实现电压空间矢量调制SVPWM方法时，首先需要根据参考电压空间矢量的模长和相角判断出参考电压矢量的顶端落在哪一个扇区的哪一个区域，然后根据检测到的直流母线电压数值，该区域内的电压空间矢量和该区域的约束方程，计算出各电压空间矢量的作用时间，最后根据时间顺序输出电压空间矢量，即可以实现 SVPWM调制，实现圆形磁通的逼近。

　　5 结论

　　多电平逆变器是一种新型的高压大容量功率变换器，它的主要优点是：电平数目越高，输出的电压谐波含量越低，开关频率低，开关损耗小;器件应力小，无须动态均压。三电平逆变器的结构较简单，其电路拓扑形式从一定意义上来说可以看成多电平逆变器结构中的一个特例，它的中点箝位及维持中点电位动态平衡技术、功率器件尖峰吸收缓冲电路、PWM算法简化及控制策略、高压功率器件的驱动及系统的工作电源等也是多电平逆变器控制需要研究解决的问题。
