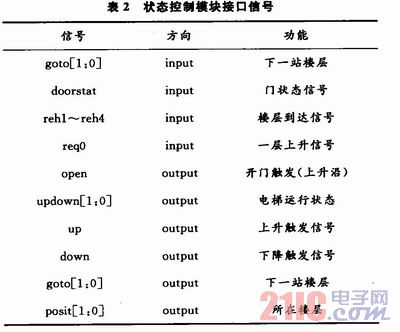

系统重启时(res=1)，进入空闲状态(Idle)，空闲状态下，输出信号posit=up=down=open=0，当输入信号goto为0时，保持空闲状态；当goto信号不为0时，进入上升状态(Stop)。当第一层上升信号触发时，进入停止状态。停止状态下，open信号上升沿触发电梯开门；up=down =0，posit=goto。在电梯开门延时期间(dooropen=1)，保持停止状态；当电梯门关上时(dooropen=0)，判断下一站楼层，若大于目前楼层，进入上升状态，若小于目前楼层，进入下降状态。上升状态下，up=1，updown=01，posit=goto，触发电机控制模块拖拽电机上升。楼层达到信号，使系统进入停止状态。下降状态同理。本模块接口信号如表2所示。

    模块3：电机控制模块
    本模块输入信号有：上升触发信号(up)、下降触发信号(down)、所在楼层(posit)以及下一站楼层(goto)，输出信号：4个位不同相位的电机驱动信号。模块由升降信号触发，经电机状态控制器，产生4个相位的电机驱动信号P[3：0]，输出至电机驱动电路，其频率决定电机转动，其相位决定电机的转动方向。P[3：0]的各频率信号由分频器模块提供。
    模块4：显示模块
    本模块功能用于电梯所在楼层(posit)、电梯运行状态(updown)的七段码显示或LED显示。以及超载信号(over)的报警和显示。
    模块5：门控模块
    本模块用来控制电梯门状态，由输入门控信号open信号触发开门(doorstat=1)，经过延时，电梯门自动闭合(doorstat=0)。所超载(over=1)，则电梯门不合，电梯保持开门状态，直到超载信号清除。
    模块6：分频模块
    分频模块用来对系统时钟信号分频，产生向电机控制模块提供的各频率信号。

3 仿真验证

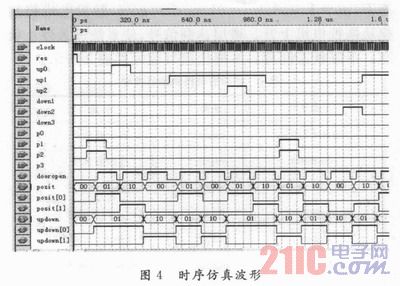

    本设计顶层采用模块化设计，各模块采用VerilogHDL硬件描述语言。自顶向下的设计方式，便于程序查错、升级、改进，本设计稍加修改，即可实现任意楼层电梯控制。对所设计程序进行分析、编译、综合、布线后产生的电路进行功能仿真和时序仿真，均可获得符合设计要求的逻辑值。时序仿真波形如图4所示。

    由图4可以看出：控制器始终能有效存储各楼层请求信号，能按照方向优先、循环次序执行各楼层请求。各信号状态符合设计要求。信号延时为10 ns级，在允许范围内。
    本设计硬件实现采用康芯KX_7CH最小系统版。程序经引脚锁定并编程下载到器件，经测试，逻辑完全正确，达到设计要求。

4 结论
    基于FPGA的数字电路设计方式在可靠性、体积、成本上的优势是巨大的，它已经成为实现数字电路的主要手段之一。本文设计的四层电梯控制器，稍加改进即适合于任意楼层，灵活性强，运行可靠，具有很强的适应性和实用性。
