3 GPS同步授时系统软件设计
3．1 GPS信号提取
    GPS上电后，每隔一定的时间就会返回一定格式的数据，数据每行都以‘$’开头，接着是信息类型，后面是数据，以逗号分隔开。信息的类型有：
    GPGSV：可见卫星信息
    GPGLL：地理定位信息
    GPRMC：最小定位信息
    GPVTG：地面速度信息
    GPGGA：GPS定位信息
    GPGSA：当前卫星信息
    因为GPRMC最小定位信息包含系统所需要的时间信息，所以微控制器只需提取最小定位信息中的时间数据。
    一行完整的最小定位信息数据如下：
    $GPRMC，020603．000，A，3744．9012，N，11232．5569，E，0．00,96．40，140211，，，A*50
    当GPS接收模块收到数据传给微控制器时，数据处理终端首先提取第一个逗号后的数据020603，它是UTC时间hhmmss(时分秒)格式，因为不是标准北京时间，所以要对其UTC日期ddmmyy(日月年)格式。最后，将处理完毕后的数据存到控制器的数据存储器中，并通过串口发送给上位机软件。
3．2上位机GPS授时软件

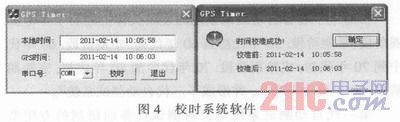

    GPS授时软件是通过VC++6．0编写的上位机程序，当软件运行时首先采集本地计算机时间：如2011-02-14 10：05：58，当GPS模块接收到正常数据并选择正确的串行端口时，UTC时间信息经控制器处理成标准北京时间后输出到校时系统中：如2011-02-14 10：06：03，如图4所示。系统需要校时动作时，按下校时按钮，然后弹出GPS校时信息，表明GPS同步校时成功。

4 结论
    本文给出了针对授时系统的新方案，并对整体结构进行了深入分析，根据所需要实现的功能构建了整体软硬件开发平台。提出了一种基于ARM的GPS同步授时系统，通过GPS采集终端和微控制器数据处理终端，并结合上位机校时软件成功实现了一种更加精确的同步授时方案。
