长虹LM24机芯彩电信号板电路原理分析
来源:本站整理  作者:佚名  2011-09-21 18:48:44



  一、整机概述

  长虹LM24机芯信号板电路以MTK公司生产的MT8222AHMUD/B为主芯片,带多媒体功能,支持HDMIl.3、FHD屏、120Hz屏,带任天堂8位游戏功能,具有RF输入、2路AV输入、2路S-VIDFO输入、2路YPbPr输入、1路VGA输入、2路USB输入、3路HDMI输入和1路AV输出。主板布局与前期液晶电视完全不同,所有输入、输出接口均位于主板上,接口安装从以前的卧式更改为立式,因此音视频线的插入方向也从以前由下向上,更改为垂直后盖方向插入,更便于售后安装调试。

  长虹LM24机芯液晶电视覆盖产品尺寸为26英寸~52英寸,包括50Hz/60HzWXGA屏(1366x768)、50Hz/60HzFULLHD屏(1920x1080),典型型号有LT26810U、LT32810U、LT37810U、LT26720、LT32720、LT37720、LT40720F、LT42720F、LT46720F、LT52720F等。

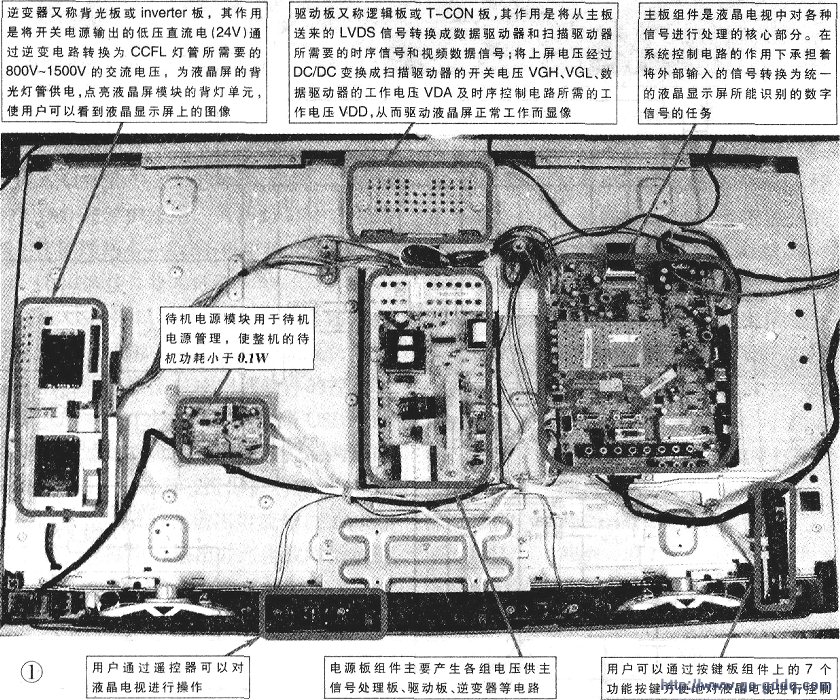

  为了便于讲解,下面以LT37810U可升级数字液晶电视为例。该机主要由液晶面板(包括液晶屏、驱动板、逆变器)、信号处理板、电源板、待机电源模块(LM24机芯中机型带U的使用)、遥控接收板、按键板等几块电路板组件组成,如上图所示。

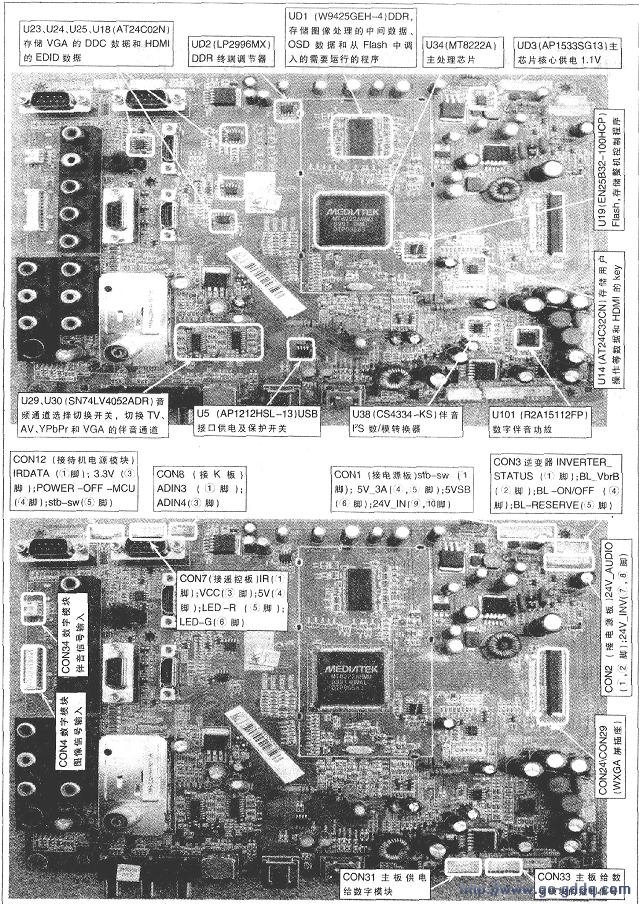

  信号板(或称主板)主要由DC/DC,变换电路、射频电路、音视频处理电路、模拟和数字音视频输入/输出接口电路、图像变换处理电路、多媒体处理电路、伴音功放电路、系统控制电路组成,其主板上各主要芯片及插座位置如中图所示。

  二、电路分析与检修

  1、图像信号处理电路

  (1)高频头电路

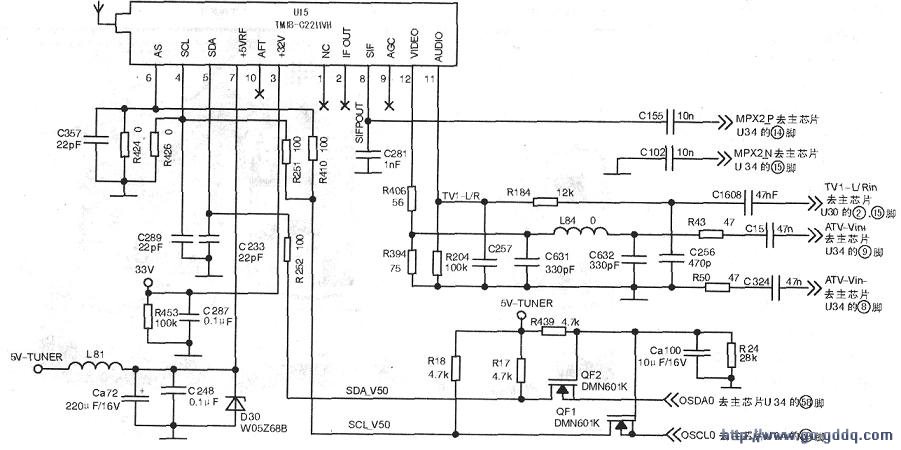

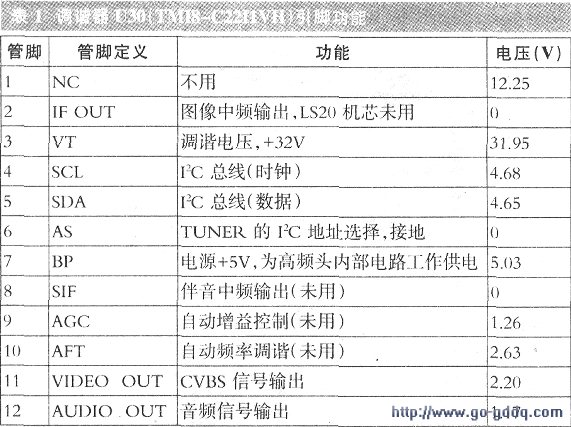

  该电视采用的一体化高频头,电路如下图所示。一体化高频头U15(TMI8-C2211VH)引脚功能见下表。

  (2)信号处理电路

  RF模拟电视信号进入调谐器U15,在内部解调、混频成IF信号,再进入中频放大器IC,经过中频放大、解调,从U15(12)脚输出CVBS视频信号,经R406、R394分压,L84、C832、C631低通滤波后经R43、C15和R50、C324形成差分信号输入主芯片U34(MT8222A)⑨、⑧脚。差分信号输入增强r信号的稳定性,同时也解调出音频信号,送给U30(SN74LV4052ADR)(15)脚。

  若高频调谐器U15(12)脚无正常的视频信号输出(可用示波器测视频信号波形,也可测直流电压来初步判断:有信号时为0.8V;无信号时为1.2V),应先对U15外围元件进行检查。

  (3)调谐电压形成电路

  调谐电压形成电路南D88(BAV99)、D95(BAV99)、D74(UPC574)等组成。稳压器U46(LM2596-ADJ)②脚输出频率为150kHz、幅度为24V的方波脉冲,送至倍压整流电路输出稳定+33V电压,送至高频组件U15③脚,为高频头提供稳定的33V调谐电压,供调谐器内部的变容二极管选台时使用。该倍压电路}}{故障会引起+33V调谐电压低或无电压,将出现收台少或TV无图故障。

  U15⑦脚为内部高频处理电路5V供电端,该电压不正常将引起TV无图、无声,但字符正常。

  U15④、⑤脚为总线控制端,外接总线控制及电平转换电路。因高频头的工作电压是5V,而CPU的工作电压是3.3V.为了实现3.3V总线对5V供电的外挂高频调谐器控制,通过接人QF1、QF2完成CPU与高频头之间的总线电压转换。U34(58)、(59)脚输出时钟线、数据线至场效应管QF1、QF2的栅极,由QF1、QF2进行电平转换和隔离后送至高频头U15④、⑤脚。若无正常的总线信号对高频头进行控制,将引起TV无图、无声;若该路总线短路,U34(58)、(59)脚的总线电压会低于1V,还将引起二次不开机。
