为了避免电源的纹波出现在危险区域，一般要求ω 》ωn 0 ，工程中取ω 5ωn 0 = 。此时在ωn的点，LC 电路对纹波的放大倍数为25 / 24 =1.042，放大部分不超过5%。另外根据芯片的要求，u2 的压降不能大于百分比p%，得到不等式(VI)：

　　

　　

　　化简得到不等式(VII)

　　

　　将ω 5ωn 0 = 和不等式(VII)联列得到方程组(VIII)：

　　

　　求解等到不等式组(IX)：

　　

　　由于实际中不存在理想电容，实际电容具有不同的滤波频段，退耦电容常采用多种容值电容的组合，C1 就是退耦电容值的总和。L 是电感值的总和。

　　4 LC 滤波电路的LAYOUT 设计

　　LAYOUT 是LC 滤波电路的重要组成部分，合理的LAYOUT 可以最大限度地体现设计效果，反之则会带来额外的干扰。

　　4.1 π 型LC 滤波电路LAYOUT 设计

　　

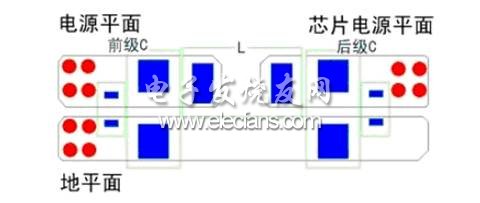

　　图三 π 型LC 电源滤波电路的LAYOUT 效果图

　　整个电路分为三个网络平面：电源、芯片电源和地平面。我们为了保证电源连通能有明显的效果，同时还要避免在连通的网络上引起额外的压降，所有网络使用敷铜相连接。以π 型LC 滤波电路为例，整个电路LAYOUT 的效果见图三。我们首先通过过孔从电源平面上引入供电电流，然而供电电流经过前级滤波电容滤波后进入电感，经过电感来扼流后输出电流，输出电流经过后级退耦电容滤波后通过过孔输送到芯片电源平面。在电源平面换层的时候需要多加过孔，减小由于过孔所引起的感抗。另外获取在电源的区域和获取地的区域相邻，从而来增加电平的精确性。

　　4.2 L 型LC 滤波电路LAYOUT 设计

　　L 型LC 滤波电路LAYOUT 设计和π 型类似，只是少了前级的滤波电容，电源是通过过孔直接进入电感进行扼流。

　　结语

　　文章中利用LC 滤波电路来完善SSO 的算法与设计中，经实人们的具体践发现LC 滤波器对于中高频干扰有着明显的抑制作用，这样可以有效的完善SSO 问题。但是其缺点在于增加了器件，带来成本。还有一点就是对于电流I 特别大的电路不适用，原因是相对应的电感值很小，生产上难实现。
