TCLS13机芯彩电采用超级单片TMPA8809，场输出电路采用STV9302，伴音功放电路采用TEA2025B，适用机型有TCL NT21A71A、NT21A71B等彩电。

　　该机芯开关电源初级电路由分立元件组成，微处理器的副电源取自主电源，待机采用切断行振荡和小信号处理电路供电和短路行、场激励信号的方式。

　　在该机电路中，设有束电流异常保护、场输出异常保护及行脉冲异常保护电路，当检测到故障时，超级单片据此采取保护措施，整机进入待机保护状态。

　　本文以TCLNT21A71A彩电为例，介绍TCLS13机芯彩电保护电路的原理与维修。

　　一、保护电路工作原理
　　
　　1待机控制电路
　　

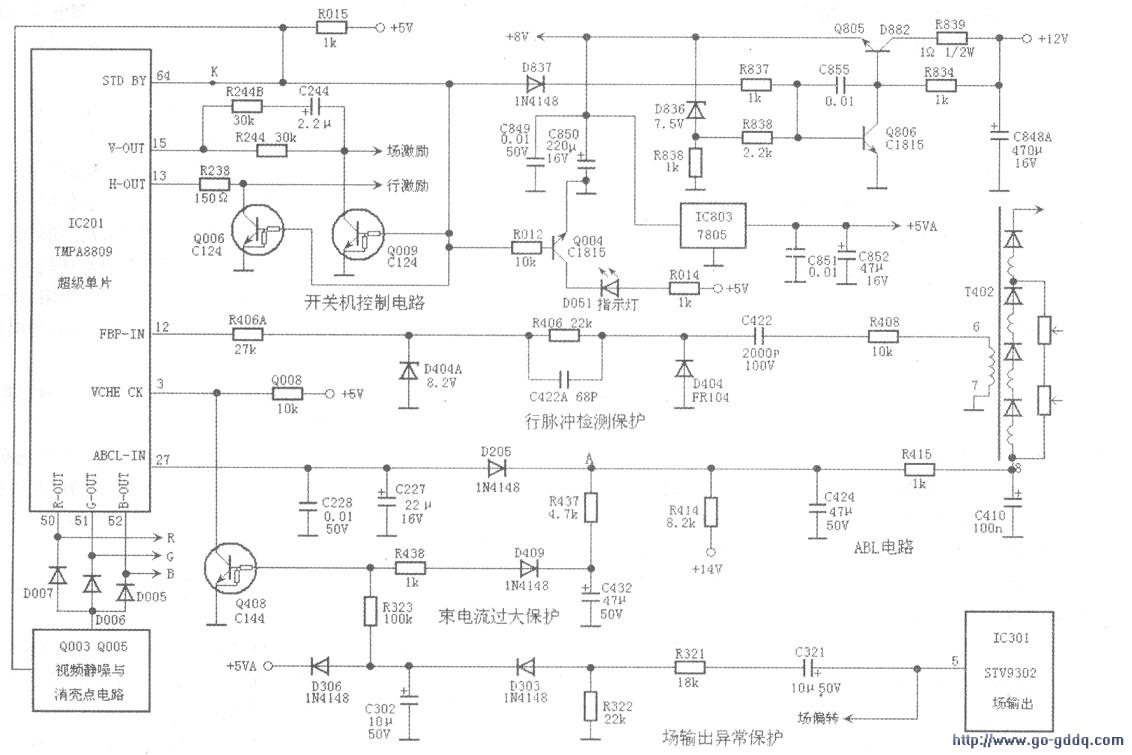

　　待机控制电路如下图所示，由三部分组成：一是由Q805、Q806、D837组成的低压供电控制电路，待机时切断行振荡和小信号处理电路供电；二是由Q006、Q009组成的待机行、场激励脉冲短路电路；三是由Q003、Qo05组成的待机图像静噪控制电路。由超级单片IC201(TMPA8809)的开／关机控制端(STDBY)(64)脚对上述三部分电路进行控制。

　　(1)开机状态
　　
　　遥控开机时，IC201的(64)脚输出低电平开机电压，该低电平分为三路：

　　第一路通过D837将低电平送到低压供电控制电路，使D837截止、Q806截止、Q805导通，开关电源输出的+12V电压，经Q805和D836、R838稳压后，向行振荡电路提供+8V电压，行振荡电路启动工作；同时+8V电压经三端稳压器IC803(7805)稳压后，向小信号处理电路提供电压，小信号处理电路启动工作。

　　第二路将低电平加到Q006和Q009的基极，使Q006和Q009截止，不影响IC201的(13)脚输出的行激励脉冲电压和(15)脚输出的场激励脉冲，行、场扫描电路正常工作。

　　第三路将低电平加到Q003、Q005组成的待机图像静噪控制电路，Q003、Q005均截止，不影响RGB输出信号。

　　(2)待机状态
　　
　　遥控关机时，IC201的(64)脚输出高电平待机电压，该高电平分为i路：

　　第一路通过D837将高电平送到低压供电控制电路，使D837导通、Q806导通、将Q805基极偏置电压拉低，Q805截止，切断向行振荡电路提供+8V电压和小信号处理电路提供的5v电压，行振荡和小信号处理电路停止工作。

　　第二路将高电平加到Q006和Q009的基极，Q006和Q009导通，将IC201的(13)脚输出的行激励脉冲电压和⑩脚输出的场激励脉冲短路，行、场扫描电路停止工作。

　　第三路将低电平加到Q003、Q005组成的待机图像静噪控制电路，Q003、Q005均导通，通过D005～D007三个二极管向RGB输出端送人高电平，迫使RGB视频放大电路迅速饱和导通，显像管三个阴极电压迅速降低，栅极和阴极电位差拉大，将显像管阴极的预存电子迅速泄放，防止关机时屏t显示色斑或亮点。

　　另外，遥控关机时，IC201的(64)脚高电平还经R012将高电平送到指示灯控制电路Q004的基极，使Q004导通，待机指示灯D051点亮。
