1.3 增大散热面积
铝基板与散热片交界面处容易有空隙，而空气的导热系数很小，仅约0.03W／m·K，因此可以在接触面涂上具有较高导热能力的胶状导热硅脂来增大实际接触面积。同时，增大散热片的散热面积，将散热片的结构变形，以方便散热。
2 温度控制系统
LED灯以额定功率工作产生的热量超出其散热能力时，本文在加强散热的同时还采用控温技术来进行限制温升。高温时，温控系统开始工作，适当减少驱动器的输出，达到了限制并降低温升的目的；当温度降低时，恢复原工作状态。文中选择以下2种方式来驱动LED灯。
2.1 恒流驱动

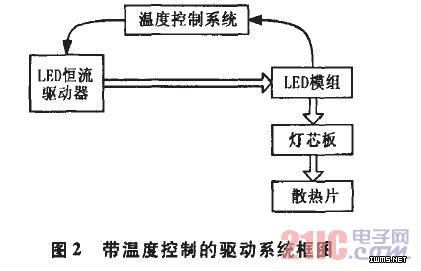

此方案通过控制驱动器的输出电流来实现对LED灯的温度控制。图2为恒流驱动器驱动LED灯框图，驱动器输出到LED模组，LED模组上产生的热量通过良好的导热材料传导到灯芯板，最后经由散热片散热到大气中。当外界散热环境恶劣时，LED模组的温度会达到温度控制系统设定的温度，得到反馈的信息后，驱动器减少输出，达到限制并降低LED模组温度的目的。
图3为恒流电源给LED灯供电控制原理图。电源的指标为：220V AC输入，电流1.2一1.7A可调，电压自适应（36～39V）。图3中左侧细虚线框中部分为控制电路，其中W1为可调电阻器；NTC为负温度系数热敏电阻；K。为常开温度继电器，其闭合温度为56℃，自动断开温度为45℃；R，为匹配电阻。图3右侧粗虚线框中部分为LED模块部分。温度继电器和热敏电阻安装在LED模块上，并与模块紧密接触，以便将LED的温度信息反馈给控制电路。常温下K。
处于断开状态，此时控制电路中只有W1起控制作用，设定常温工作总电流恒定为1.60A。当继电器温度上升到56℃时，K。自动闭合，整个控制电路开始工作，以减小恒流电源的输出；当温度降低到45℃时，K.自动断开，电源额定输出。该过程可用图4表示，图中r为K。的温度，R。为NTC的阻值。
