2 硬件设计与实现
2．1 USB接口电路

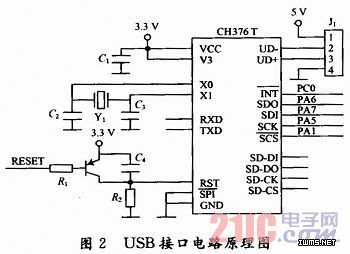

    USB接口电路主要由文件管理控制芯片CH376T实现，CH376T支持USB设备方式和USB主机方式，并且内置了USB通信协议的基本固件、处理MassStorage海量存储设备的专用通信协议的固件、SD卡的通信接口固件、FAT16和FAT32以及FAT12文件系统的管理固件，支持常用的USB存储设备和SD卡。CH376T支持二种通信接口：SPI接口和异步串口。本设计采用SPI接口与MCU进行数据通信，电路连接方式如图2所示。串行数据输入SDI、输出SDO和时钟SCK分别接STM32F103VC的SPI1_MOSI，SPI1_MISO和SPI1_SCK，中断请求输出端INT接PC0，片选端SCS由PA1控制。图2中的RESET是系统复位信号，晶体振荡器Y1选12 MHz。当车主要进行指纹注册／删除或应急点火时，将密码钥匙(U盘)接入J1以读取密码信息。

2．2 液晶显示器
    液晶显示器选用SMG12864G3-ZK标准中文字符及图形点阵型液晶显示模块，采用点阵型液晶显示器，可显示128×64点阵或4行×8个汉字，内置ST7920接口型液晶显示控制器，内带GB2312码简体中文字库(16×16点阵)，可与MCU直接连接，具有8位并行及串行的连接方式。本设计采用并行方式与STM32F103VC相连接，数据端DB0～DB7接STM32F103VC的PD0～PD7，其数据／命令选择端RS、读／写控制信号R／W和使能端E分别连接PB2、PA14和PA15。在本防盗器中液晶显示器用于显示操作方法和操作内容。
