开发板的前半部分是仿真模板，在其上有一个ET44M210芯片，内部固化了仿真程序。仿真模板通过板上的USB接口与PC机进行通信，在仿真软件的配合下构成一个低成本，高性能的在线仿真器ICE和写入器。

　　
      开发板的后半部分是实验模板，在其上也是一个ET44M210芯片，用户通过实验模板进行系统开发和模拟实验。实验模板上有3个USB接口，供用户开展USB应用实验使用。仿真模板的前端可外接1个WM通信模板，为开展WM通信实验使用。实验板上还有1个48引脚的插座，可供连接I/O接口、ADC、PWM、SPI等使用。

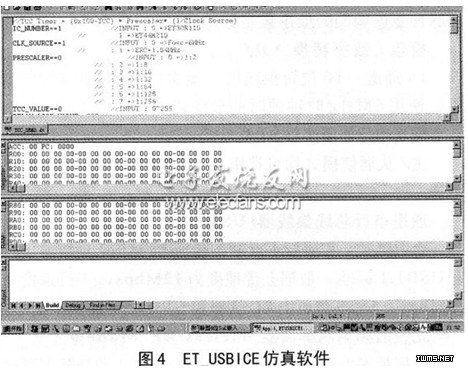

ET44M210芯片采用ET_USBICE仿真软件作为软件开发工具，如图4所示。

ET_USBICE仿真软件使用USB接口与PC计算机进行通信。软件具有标准的通用仿真软件界面和工程导向管理功能，适用于Windows98/2000/XP等多种操作系统，可以很方便地对源程序进行编写、编译、侦错、仿真运行、代码生成、写入等全过程。

      4 ET44M210芯片的程序设计

      ET44M210芯片的程序设计有如下几个特点。

      (1)汇编过程可以使用宏定义头文件(Head File)

      ET44M210芯片中的各知识产权IP的功能选择是通过寄存器内容设置来完成的。知识产权功能设置寄存器多达数百个，为了使用方便，设计厂商为每个寄存器以及相应的位制定了一个特定的名称。在为这些名称建立了相应的名称-地址宏定义以后，用户在设置豁口内容时就不再需要使用地址，只需要直接使用寄存器及其相应的位的名称就可以了。所有关于寄存器及其位的名称-地址宏定义都被放入一个以H为后缀名的头文件中。ET_USBICE仿真软件的编译器可以接受类似C语言中所使用的头文件，这样做不仅为程序设计带来了极大的方便，同时也使程序设计实现了统一和规范。厂商提供的包含所有寄存器名称宏定义的头文件是ET44M210_REG.H。

      (2)智能模块采用统一的中断工作方式

      ET44M210芯片提供了多种特色知识产权，如USB通信接口、无线调制解调器WM等，还提供了许多流行的知识产权，如ADC、SPI、PWM等，所有这些知识产权的响应都是通过中断工作方式来实现的。ET44M210将ROM存储器的0x10～0xA8的区域作为20个中断响应入口，在使用时通过对有关的中断控制寄存器的设置控制优先级，这样很方便地就可以实现多知识产权工作的协调和统一。

      (3)可重用知识产权模块程序IPP

      由于ET44M210芯片在设计时采用了IP核可重用设计和规范化的接口，因此对于同一系列的不同芯片，知识产权应用程序可以重用。用户只需要对功能模块的数据接口进行安排，无需从头开始，可以极大地提高程序设计效率。

      设计厂商提供了各知识产权的功能演示程序。通过演示程序，用户一方面可以学习功能模块程序的应用方法另一方面也可以将功能模块的演示程序移植到用户实际的应用程序中，大大加快了程序设计的进度。

      (4)支持C高级语言编程

      ET_USBICE仿真软件提供C高级语言编译器，支持使用台湾义隆电子系统有限公司所定义的C语言标准编写源程序。

      结语

      8位嵌入式微处理器芯片正在向SoC化发展，通过设计重用和硬、软件协同设计的方法达到高效率。ET44M210采用独特的“仿真+实验模块”开发方式，价格低、性能好，可以完全达到硬件在线仿真器ICE的功能。在程序设计中采用汇编宏定义头文件和可得用知识产权，使得嵌入系统应用程序的开发变得简单、方便和快捷。
