G.723标准数字录音系统设计
来源:本站整理  作者:佚名  2011-08-18 14:49:32



      如果要将其录音以数字形式的数据保存,则应将其模拟录音信号变换成数字形式的数据,这就给原始数据的保存带来诸多不便。因此,笔者按G.723标准设计了一种数字录音机,它以ADSP-2181作为语音处理器和系统控制器,取消了普通录音机的机械部分和磁带,以大容量的闪速存储器(Flash RAM)作为数字语音数据存储器。该样机体积很小,录音时间长,没有机械噪声及机械故障,很有实用价值。
数字录音系统框图AD73311与ADSP2181的接口电路

G.723算法对语音信号有很好的编解码效果,同时也可处理音乐和其它声音信号,典型输入是64kb/s(8k%26;#215;8)或128kb/s(8k%26;#215;16)的A律或μ律的PCM采样语音信号。每次处理一帧语音信号,每帧240个采样点(30ms)。在5.3kb/s的码率下,每帧语音被压缩成20个字节传输;在6.3kb/s的码率下,每帧语音被压缩成24个字节传输。
  1.2 数字录音系统的结构框图

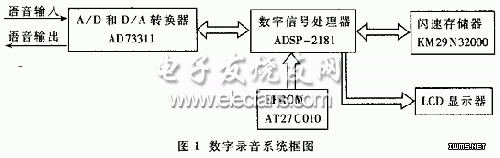

  系统框图主要由图1所示的五部分组成。



  AD73311是一种可编程的数据转换器,内含五个8位控制寄存器CRA~CRE,用于设定工作状态,控制输入输出。AD73311通过串行口与处理器接口,传送的是16位数据,有五种工作模式,分别为:程序模式、数据模式、混合模式、模拟环路模式、数字环路模式。其中前三种是正常的工作模式,后两种是调试模式,仅在调试时使用。五种工作模式由内部的控制寄存器A中的四位(CRA0~3)控制。
  程序模式:AD73311启动或重置后即工作于程序模式,此时AD73311串行口输入的数据将作为命令字以初始化内部控制寄存器组,之后AD73311根据初始化命令字进入相应的工作模式,在此之前AD73311串行口输出的码字是无效的。数据模式:此时AD73311串行口输出的是A/D转换的16位数据,输入的是D/A转换的16位数据。AD73311一旦进入数据模式,就不能再得到控制信息,所以就永远处于这一模式,除非重启动。这时硬件上可采用发送接收帧同步信号同步方式。混合模式:此时16位码字可能是控制字,也可能是数据。码字的最高位MSB用来标识这个码字是控制命令字(MSB=1)还是数据(MSB=0,低15位是有效数据)。在混合模式下,ADSP-2181可以根据系统的运行状况适时改变AD73311的工作参数,如放大器的放大倍数等。这时硬件上可采用发送接收帧同步信号异步方式,便于ADSP-2181的自主控制。
  AD73311控制采样率由时钟分频电路完成。时钟分频电路将从DMCLK引脚输入的外部时钟频率MCLK通过主频时钟因子分频为内部时钟频率DMCLK,MCLK有五种频率选择,由内部控制寄存器B中的CRB4~6三位控制。DMCLK决定了AD73311的采样频率,它也是AD73311串行口的帧同步频率。DMCLK再经串行时钟分频因子分频为串行时钟频率SCLK,DMCLK有四种选择,由内部控制寄存器B中的GRG2~3两位控制。



[1] [2]  下一页
