Aoc D566A彩显部分主要IC采用56A××系列芯片。

　　一、微处理器电路
　　
　　多频彩显微处理电路与彩电微处理器电路的工作原理基本相同。但彩显微处理器除具有亮度、对比度及光栅几何调整等控制功能外。还具有行场同步信：号处理、s校正电容切换、电源管理等功能。由于在不同型号的彩显中，微处理器实际具有的功能不完全相同，其外围电路差异较大，所以微处理器的互换性较差。

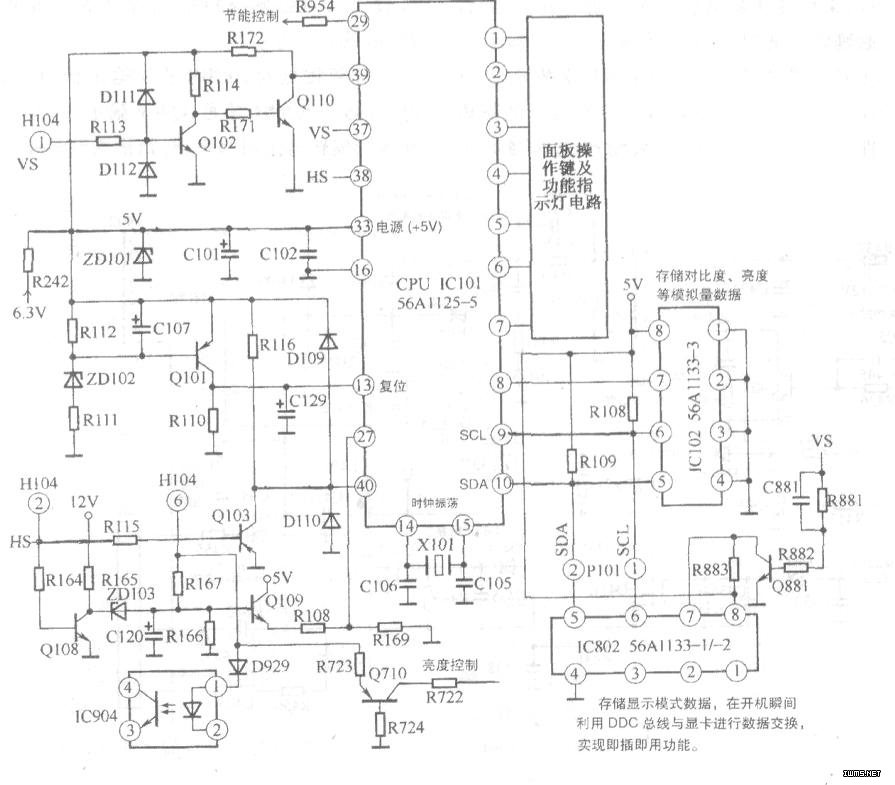

　　A0c D566A微处理器电路如上图所示。

　　1．供电、复位、时钟
　　
      微处理器正常工作的基本．三要素是供电、复位、时钟。

　　该机开关电源输出的+6．3V电压经R242降压、ZD101稳压成+5V．经(2101、C102滤波后送至CPU(IC101，56A1125—5)供电端(33)脚。同时，+5V电压经c107、zDl02、R111给C107充电，C107两极电压不断上升，当上升至O.6V时，Q101导通，Q101 c极输出高电平，经C129积分后形成一个滞后于(33)脚+5V供电一定时间的高电平，送至Icl01复位端(13)脚．对Icl01内部各寄存器清零，以达到复位的目的。

　　IC101得电后，(14)、(15)脚内部电路与外接石英晶体振荡器x101及电容c105、c106振荡，产生系统工作时钟。

　　2．同步信号处理
　　
　　从显卡送来的行、场同步信号(Hs、VS)是彩显微处理器的重要输入信号，是微处理器输出多种控制信号的判断依据。电脑主机的分辨率设置不同，其显卡输出的行、场同步信号的频率和极性电不相同，彩显CPU会根据行、场同步信号作为相应控制，以便正常显示出图像。就本机而言，行同步信号经R115限流、Q103放大后加至ICl01(40)脚；场同步信号经R113限流及Q102、Q110倒相放大后加至ICl01(39)脚。IC101对行、场同步信号进行识别处理后．主要输出以下四种控制信号：(1)节能和电源指示灯控制信号；(2)s校正电容切换控制信号；(3)为行、场扫描电路所需的行、场同步信号；(4)在开机或节能期间输出视频静噪信号。

　　3．无信号检测控制
　　
　　当该机未与主机相连时，H104(2)脚无行同步信号输入，Q108截止，+12V电压经R165限流后使稳压管ZD103击穿导通，其导通电流在R166两端产生压降。该压降一路经R167、19929送至光耦IC904(1)脚，为光耦内二极管供电(注：与主机连机正常工作时，行、场同步信号整流后为光耦内二极管供电)，以保证开关电源正常工作；另一路经R167、R’723加至亮度控制管Q710的e极，使光栅亮度正常。同时，R166两端压降经Q109缓冲放大后，再经R108、R169分压加至Icl01(27)脚(无信号检测端)，Ic101(29)脚仍输出开机高电平，不切断行、场电路的+12V供电，以保证行、场电路正常工作，整机处于无信号检测状态。

　　提示：若ICl01无控制输出时，应首先检查其供电、复位、振荡电路。在确认上述电路正常后，可断开Icl01(1)一(10)脚外围电路，以判断故障是否出在按键电路或存储器上。

　　二、行、场小信号处理电路
　　

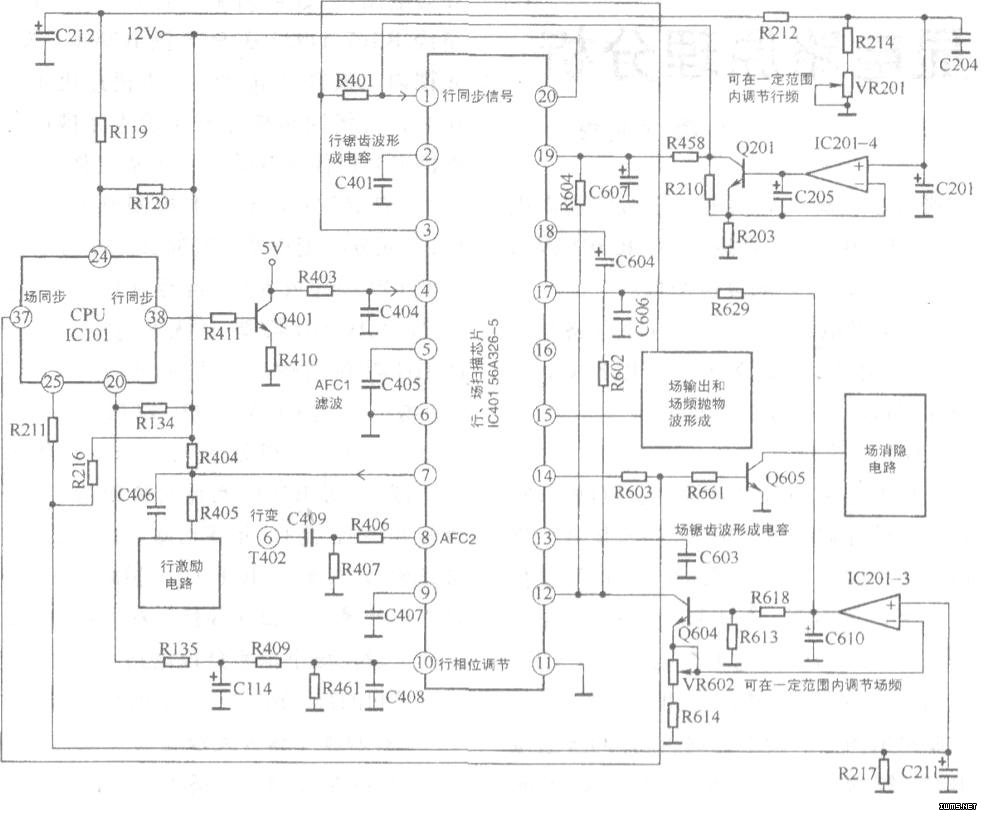

　　该机的行、场小信号处理电路如下图所示。

　　1．行扫描小信号处理电路
　　
　　开机后，行、场扫描芯片Ic401(56A326—5)(20)脚(供电端)得电工作，其(2)脚的内部振荡器对外接电容C401充、放电，产生行频锯齿波。微处理器Ic101(38)脚输出的行同步信号经R411限流、Q401倒相放大后，通过R403送至IC401(4)脚。

　　IC401(1)脚输入的行同步信号与振荡器产生的行振荡信号进行频率和相位比较，产生与相位差成正比的误差电流，经(5)脚外接电容C405平滑滤波成误差控制电压，控制行振荡器的频率和相位，使之与行同步信号同频同相。

　　同时，行变T402(6)脚的行逆程脉冲经C409耦合及R406、R407分压后送至IC401(8)脚，进入AFC2电路中，与同步的行振荡脉冲进行相位比较，确保行同步信号和行逆程脉冲的相位准确，从而保证图像显示位置正确。同步后的行激励脉冲经缓冲放大后从IC401(7)脚输出。

　　当电脑主机的分辨率设置变化时，经IC101内部的同步信号识别电路处理后，从(24)脚输出不同占空比的控制脉冲，经R119、c204平滑滤波成不同的直流电压。该直流电压经R212、R214、VK201分压及IC201—4、Q201放大后，使Ic401(1)脚电压发生变化，在AFC1电路的作用下，使行振荡器产生的振荡频率随之变化。

　　调节行相位时．Ic101(20)脚输出不同占空比的控制脉冲，经R135、Cll4平滑滤波成不同的直流电压。该电压经R409、R461分压后加至IC401(10)脚．在IC401内部电路的作用下改变图像的水平中心位置。

　　2．场扫描小信号处理电路
　　
　　IC401(18)脚内含场振荡器；(13)脚外接场锯齿波形成电容c603。

      IC101（37）脚输出的场同步信号一路经Q605倒相放大后送至场消隐电路；另一路经R603送到IC401(14)脚，进入内部的场振荡电路中，使场振荡与场同步信号同步。同步后的场脉冲在C603两端形成场锯齿波电压，经IC40I内部电路放大后，从(15)脚输出至场输出和场频抛物波形成电路。

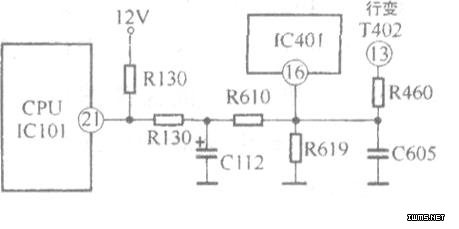

　　当电脑主机的分辨率设置变化时，经ICl01内部的同步信号识别电路处理后，(25)脚输出不同占空比的控制脉冲，经R211、C211平滑滤波成不同的直流电压。该直流电压经IC201—3射随放大后，一路经R629送到IC401(17)脚，实现场线性的自动调节；另一路经R618、R613分压限流，Q604倒相放大，使IC401(12)脚电压变化．使场振荡器产生的振荡频率随场同步信号变化。调节场幅度模拟量时，ICl01(21)脚(场幅控制端)输出不同占空比的控制脉冲，经R130、c112平滑滤波成不同的直流电压，如右图所示。

　　该电压经R610、R619分压后加至IC401(16)脚(场幅控制端)，在IC401内部电路的作用下，改变IC401(15)脚输出的场频锯齿波幅度大小，从而达到调节场幅的目的。
