2．2 分频电路和脉冲成形电路
    由晶振电路我们得到10MHz的脉冲信号，进行5次10分频和一次2分频就得到了我们所需要的50Hz基准脉冲。所有的分频都是由10进制计数器74HC390来完成。成形电路采用DS1040-100可编程脉冲信号成形器件，该集成电路有一个输入端，和两个极性相反的输出端，频率选择电路将频率为50 Hz输出信号送入DS1040的输入端，输出脉冲信号的宽度是由DS1040-100上的3个控制端(P0、P1、P2)来控制的。通过设置拨码开关选择，选择20、40、60、80、100ns等5种不同宽度的脉冲信号，成形信号稳定性好，满足水下成像系统的需要。
    2．3 驱动电路

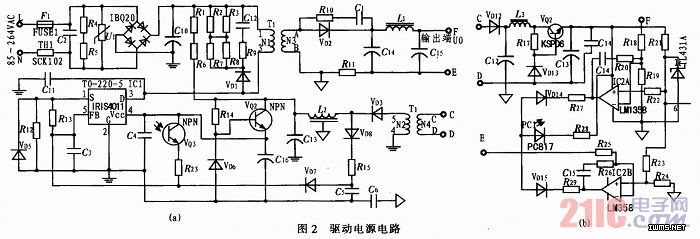

    基于IRIS4011的电路由输入保护电路，EMI抑制电路，输入整流滤波电路，直流变换电路，输出滤波电路，辅助供电电路，二次恒压／恒流反馈电路组成。输入电压：85～264 VAC；输入频率47～63 Hz；输出电压5～24 VDC；输出电流2．5 A；恒流精度±2．5％；最大输出功率：60 W。利用变压器的电感与瓷片电容实现准谐振工作模式，电路简单，可靠性高。准谐振控制模式，能提高电路的转换效率，降低EMI干扰。用放大器来实现恒压、恒流控制，可以得到很高的控制精度。在输出电流比较大的电路中，必须用放大器控制形式才能提高控制精度与提高电路转换效率。限于篇幅，把电路图分成2部分，具体的电路如图2所示。

    2．4 输出电流开关电路

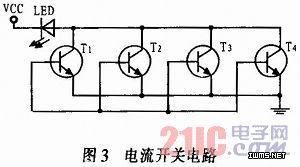

    通过成形电路的信号，控制大功率蓝光LED发光，驱动信号控制电流开关。电流开关选用一种大功率高频三极管，为了满足LED驱动电流的需求，将4只三极管并联，使流过LED的脉冲电流最大达到2．5 A，保证了LED在额定功率下工作，达到稳定光源的目的。在输入驱动信号的作用下，三极管进入导通状态，LED两端产生一定的压降，大电流流过LED，使大功率蓝光LED发光，作为距离选通水下成像系统的光源，电路如图3所示。

    3 结论
    水下成像系统是基于大功率蓝光LED光源主动照明和CCD技术相结合，通过调节光束的发散角来照射水下目标场景，将目标全部或目标的关键特征部位照亮，实现对水下目标的成像。而大功率蓝光LED光源的驱动电路是成像系统关键技术之一。本文设计的大功率蓝光LED光源驱动电路已通过测试，已经应用于成像系统的实验。通过对内置脉冲发生器输出信号、LED驱动电路信号的测试，表明光源驱动电路各项性能达到实验要求：经实验现场进行验证，电源驱动电路工作稳定，满足水下成像系统对光源的要求。大功率蓝光LED光源的驱动电路在设计上采用晶振电路构成内置信号源，保证了所产生的脉冲信号的频率精确度和稳定度。频率选择通过面板的手动开关进行设置，并联使用大功率的高速三极管，解决了大功率蓝光LED光源高速驱动的问题。
