2．3 DVR主电路结构

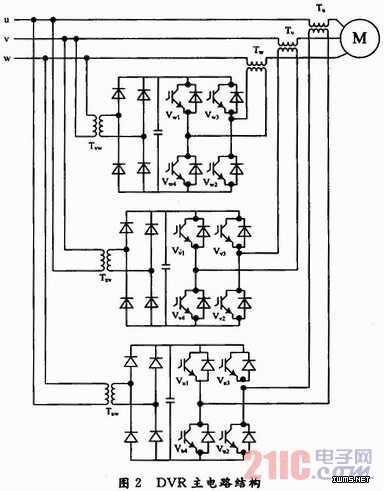

DVR主电路结构如图2所示。
2．4 电路参数设定
根据拉丝生产线敏感负荷的功率(44 kW)及电压跌落对变频换流的影响，DVR电路的主要设计参数定为：
(1)DVR输出条件：当供电电压出现暂变(跌落或上升)至0．9 p．u时，DVR开始对供电线路进行电压补偿，即△U％=90％；
(2)补偿负载能力：为留有余量，敏感负荷的功率取S1=1．5×44=66 kW。当供电线路电压降至0．5 p．u时，DVR的补偿电压u2可达110 V以上。
(3)耦合变压器初级(变流器侧)与次级(电网侧)的电压比：Ku=0．5(Ku<1)；
(4)初级电流、电压分别为iDVR和uDVR，次级电流电压为i2和u2。
(5)DVR系统容量SDVR可按以下关系确定：
逆变器的开关组件选用西门子产的IGBT模块(BSM150G120DN2)，即150 A，1 200 V。电流有效值为40～50 A，峰值在110A左右。
