全方面解析LED的调光
来源:本站整理  作者:佚名  2011-07-17 16:03:12



      3.4 兼容可控硅调光的问题和缺点

  尽管多个跨国大芯片公司都推出了兼容现有可控硅调光的芯片和解决方案。但是这类解决方案是不值得推荐的,主要原因如下:

  1. 可控硅技术是具有半个多世纪的陈旧技术,它具有很多如前所述的缺点,是一种早该淘汰的技术。它应该和白炽灯、卤素灯同时退出历史舞台。

  2. 很多这类芯片自称具有PFC,可以改善功率因素,实际上,它只改善了作为可控硅负载的功率因素,使它们看上去接近纯阻的白炽灯和卤素灯,而并没有改善包括可控硅在内的整个系统的功率因素。

  3. 所有兼容可控硅的LED调光系统的整体效率都十分低下,有些还没有考虑为了稳定工作而需要的泄流电阻的损耗,完全损坏了LED的高能效。

  4. 所有的可控硅LED调光系统也都是调节LED的正向电流,存在着前面所述的色谱偏移等缺点。

  5. 安装可控硅调光的白炽灯和卤素灯所占的比例不到万分之一,而在墙里安装可控硅开关的比例在可控硅调光的灯具里连万分之一都不到,因为绝大多数安装可控硅调光的都是台灯、床头灯、立灯。更何况市面上有几十种不同规格的可控硅和晶体管调光开关,实际上所开发的IC根本不可能兼容所有的可控硅开关,而只能兼容其中的一小部分。

  6. LED是一种全新的创世纪的技术,它有着无可比拟的优越性。完全没有必要为了照顾落后的可控硅而牺牲LED的优点。更不应该去新安装墙上的可控硅开关来实现LED的调光。

4 未来的LED调光系统

  那么LED究竟应该采用什么样的调光系统呢?

  4.1 PWM调光

  前面已经说过LED调光最好是采用PWM调光,采用PWM调光时,可以在墙上开关里安装一个简单的PWM发生器,然后利用电位器来控制PWM的工作比从而实现调光。但是如果还要开关灯的亮灭,那么就需要再加一对线。所以无法兼容原来墙里的的可控硅开关的引线。原来的可控硅开关的引线只有2根,就可以又能调光又能开关。这个优点是很难兼容的。不过实际上真正最常用的调光灯具是台灯或立灯,那些调光开关都是安装在电源线上不是墙里,那也就无所谓要利用墙里的两根引线了。也就是说,PWM调光是可以直接应用于调光型台灯的。

  4.2 分段式开关调光

  台湾有一家公司推出了一种称之为EZ-Dimming的GM6182的四段开关调光不失为一种好方案。它只利用墙上的普通电灯开关就能实现4段调光,第一次开为全亮,第二次开为60%亮度,第三次开为40%亮度,第四次开为20%亮度。这种系统的优点是可以利用普通的墙上开关实现调光。而且其功率因素高达0.92以上。没有产生干扰信号之虑。缺点是无法连续调光。还有操作麻烦一些。

  4.3 遥控式调光

  采用红外遥控器对LED实现调光。这当然是最理想的解决方案。可以实现开关灯,和用PWM连续调光。缺点是成本高,没有统一规格,只能用于高档住宅。

  其实我们应当回过来想一想我们要调光的主要目的应当是什么。前面所有提到的调光目的都是为了满足居家的人们在不同场合下需要不同的光强。例如看电视的时候可能要暗一些,看书的时候可能要亮一些。这些大多是在住宅里。很少有办公室、商场、工厂、学校安装调光灯的。而且这些地方绝大多数安装的是荧光灯、节能灯,也不可能进行调光或者很难实现连续调光。

  5 划时代的为节能而调光

  自从人类意识到一定要千方百计节能减排,才能解决大气变暖的迫切问题后,如何减少照明用电就作为一个重要的问题提到日程上来。因为照明用电占总能耗的20%。幸好出现了高效节能的LED,LED本身比白炽灯节能5倍以上,比荧光灯、节能灯也要节能一倍左右,还不像荧光灯、节能灯那样含汞。如果还能够利用调光来节能,那么也是非常重要的节能手段。但过去所有光源都很不容易实现调光,而容易调光正是LED的一个很大的优点。因为在很多场合其实不需要开灯或者至少不需要那么亮,可是灯却开得很亮,例如半夜到黎明时段的路灯;地铁车厢从地下开到郊区地面时车厢里的照明灯;更常见的是在阳光明媚时靠近窗口的办公室、学校、工厂等的荧光灯都还开在那里。这些地方每天不知道要浪费多少电能!过去因为高压钠灯、荧光灯、吸顶灯、节能灯根本无法调光,也只能算了。现在改用LED以后,可以自如调光了,这些电能完全可以节省下来! 所以对于灯具调光来说,家庭壁上调光不是主要的应用场合,市场也很小。反而是路灯、办公室、商场、学校、工厂的按需调光才是更重要的场合,不但市场巨大,而且节能可观。这些场合需要的不是手动调光而是自动调光、智能调光!

  5.1 路灯的调光

  一般来说,路灯到半夜以后就没有什么用处了,所以通常的做法是12点以后关灯或者开一半亮度。但是最合理的做法是根据交通流量来控制路灯的亮度,甚至是完全自适应地控制亮度。图10就是根据当地交通流量的统计值来调节路灯亮度的一个例子。

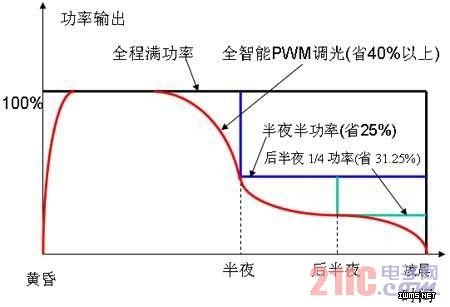

图10. 交通流量的统计值来智能地调节路灯的亮度

  而为了实现这种智能调光,实际上也是十分简单的。只要把这个地区的交通流量统计值的曲线输入到一个单片机,根据这个曲线给出PWM的调光信号到恒流驱动源就可以实现。

5.2 光敏自动调光LED灯

  为了减小在强日光下不必要的照明,可以采用光敏自动调光LED日光灯(或任何其他LED灯具)。它的方框图如图11所示。

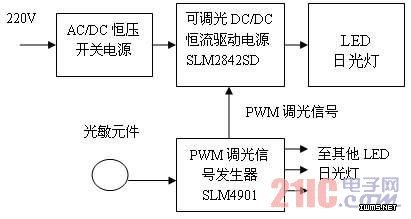

图11. 光敏自动调光LED灯具的方框图和实物图

  光敏元件的作用是感受周围的日光,如果日光越强那么就输出一个PWM信号到所有靠近日光的LED灯具(例如LED日光灯),把它们的亮度调暗。一个调光信号发生器可以调节很多LED灯具,只要这些灯具的恒流驱动源带有PWM调光控制接口。这种调光系统本身的效率高达92%以上。而且不存在任何和墙上可控硅调光线路的兼容性问题。这种全自动的自适应节能调光是任何荧光灯、节能灯、高压钠灯等气体放电管根本无法实现的,而却是LED灯具最擅长的。

  6 结语

  目前全国安装的日光灯和节能灯的数量之大是十分惊人的,据工信部统计,我国2008年荧光灯的生产量超过40亿支,其中出口就高达38.6亿支。而据中国照明协会统计,国内每年消耗荧光灯数量大约为4亿支。假定中国荧光灯的实际使用量为10亿支(大多数安装在办公室、商场、工厂)。假定每支每天平均开灯4小时,每支平均功率25W(1.2米T8荧光灯额定功率为36W,功耗为40W以上。但国产荧光灯实际功率较低,故假定为25W),每天耗电0.1度,每年耗电36.5度。除去节假日为30度。10亿支就是300亿度。换成LED日光灯以后至少可能节能一半,就是150亿度。再采用自动调光可以至少再节能10%以上。那就是15亿度。按每度电0.7元计算,就是节约10.5亿元。这是十分可观的数字!这个数字还没有包括即将被LED替换的节能灯和白炽灯的节能调光在内。所以大力发展可节能的自适应调光才是LED调光的重点方向!

上一页  [1] [2] [3] [4]
