2 实时监控画面及条图仪数据输出
    系统服务器程序提供灵活的软件接口，支持多种软件制作监控画面。于是在系统中的客户端即用作显示监控画面的PC机上，安装多种编程软件以提供采用了各种接口监控画面的运行环境。画面采用数字量、信号灯、时间历程曲线等监控图形相结合，画面美观、数据显示清晰直观。

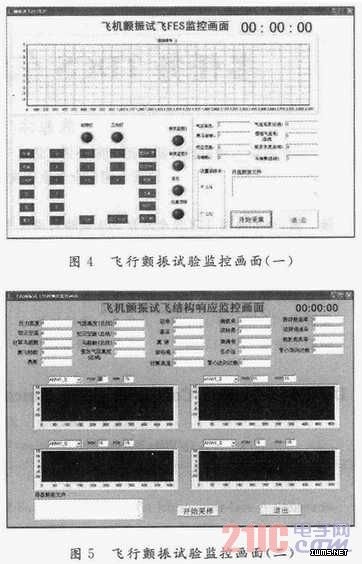

    采用C++ Builder实现的实时监控画面如图4，图5所示。

    颤振激励系统监控画面，要求在另一台微机或本微机上建一个存放结果的目录，将其完全共享(如在另一台微机上)，将其映射为本机的N盘。开始接收服务器发送过来的数据，并实时显示、采样。如自动采样，则根据标志动作的开关量自动采样存盘，每次开始采样时，会发出“嘟”声，同时在列表框中显示保存的文件名。每次保存3组：1组常规参数，2组颤振参数，这些都可根据不同飞机的实际情况修改。如为手动采样，每点击“采样”一次，则采样一次。点击“停止”，则停止采集，点击“退出”则退出画面。图4即为手动采样画面。
    颤振试飞结构响应监控画面如图5所示。画面只要启动起来，当服务器发送数据过来，监控画面就会不停地实时显示。选择图中四个列表框中的参数名，下面的四个图表会实时画出该参数的时间历程曲线，如激励信号触发，图形会自动重画，因此激励波形总是显示在最左边。
    为了在屏幕上实时画出高采样率的颤振参数的时间历程曲线，采取了较特殊的画图方法，向屏幕上输出若干点后再刷新屏幕，这样屏幕绘图均匀流畅，不出现迟滞现象。
    监控画面可根据不同类型科目按课题人员需要灵活设计。比如，如果是脉冲激励，根据动作开关量自动或手动采样数据，动作开关量、保存的块大小灵活可设；如果是扫频激励，可通过鼠标选取要保存的动作段数据。
    以上即为数据的实时显示，数据实时输出选择用条图仪实现。常见的条图仪有16路通道，可同时输出16个颤振参数。服务器软件根据上文提到的条图仪参数名信息文件选择小于等于16个颤振参数，经D／A变换板转换输出模拟信号到条图仪打印输出，以控制数据的均匀性。在飞机做试验动作时刻对已选定的颤振参数用条图仪直接输出，通过观看条图仪绘出的试验动作段数据图形了解飞行试验情况。

3 结语
    该颤振监控系统具有优良的实时性、可靠性以及精确性。硬件配置简洁合理，软件操作简便、支持多种接口，而且监控画面数据显示清晰直观。目前已用于多种型号的飞行颤振试验中，对飞行的安全性及试验任务的圆满完成发挥了重要作用。
