2.2 典型应用

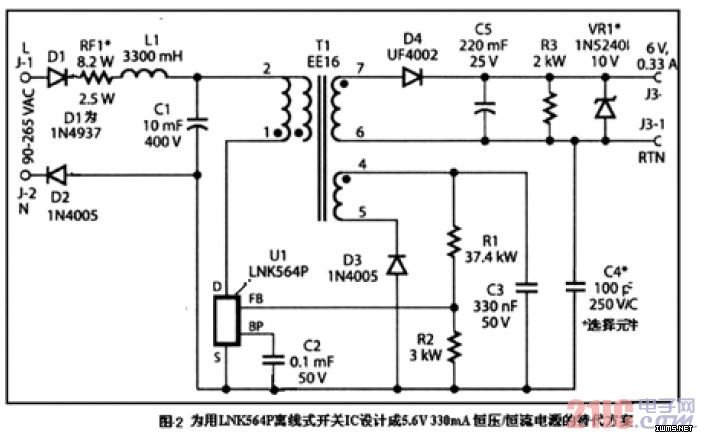

图2显示的是一个典型的用LNK564IC构成的6V330mA恒压/恒流（CV/CC）输出电源电路的替代方案。值此对方案特点作一分析。
2.2.1 输入电路
AC输入差模滤波可由C1和L1形成的极低成本的输入滤波器得以实现。LNK564的频率抖动特性省去输入pi（C、L、C）滤波元件，仅需要一个大容量电容。加上一个套管还可使输入电感L1既用作保险丝，又用作一个滤波元件。这一简单的FiLTErfuse（滤波保险丝）输入级更进一步地降低了系统成本。
另一个可选方案是用一个保险丝电阻RFl来提供保险丝的功能。
在某些应用中如果允许EMI的裕量较低及/或降低的输入耐浪涌能力，那么可以从中线上取掉输入二极管D2。在这类应用中，D1需要是一个耐压为800V的二极管。
2.2.2 关于LNK564开/关控制
该设计采用简单的偏置绕组（T1脉冲变压器/1.2）电压反馈方式，由LNK564进行开/关控制。当开关关闭时，由R1及R2形成的电阻分压器决定了脉冲变压器T1偏置绕组上的输出电压。在V/I曲线（见图1（b））上的恒压工作区域，LNK564器件使能/禁止开关周期以维持FB引脚的电压为1.69V。二极管D3及低成本陶瓷电容C3提供初级反馈绕组（T1/3.4）电压的整流滤波功能。当加重的负载超出恒定功率阈值，FB引脚电压开始随电源输出电压的下降而降低。内部振荡器频率在这一区域内线性下降，直到达到启动频率50%为止。当FB引脚电压下降到低于自动重启动阈值（FB引脚通常为0.8V，这相当于电源输出电压在1V到1.5V之间），电源将关断100ms，然后再重新开启100ms。它将会持续进行这一工作模式直到FB脚超过自动重启动阈值。这一功能在输出短路的情况下可降低平均输出电流。该方案中，可将C3提高到0.47mF或更高来进一步降低空载耗。
由于LNK564中使用了限流调节技术从而使得限流点公差非常精确，同时采用较新的变压器结构技术得以在初级电路中实现无箝位电路的设计。峰值漏极电压在265VAC输入时可以控制在550V之下，对700V耐压（BVDss）的MOSFET管来说有非常大的裕量。
2.2.3 输出电路管的选择
输出的整流滤波由输出整流管D4和滤波电容C5来实现。
由于自动重启动特性，平均短路输出电流大大低于1A，因而可以使用低成本的D4整流管。输出电路只要能处理电源输出短路时的持续短路电流就可以了。二极管D4为超快恢复型二极管，用来优化输出V/I特性。备选电阻R3作为假负载，在空载输出时将输出电压加以限制。尽管存在这个假负载，空载能耗在265VAC时仍能保持在140mW左右的目标范围内。通过将R3的值提高到2.2kW或更高，就可满足更低的空载能耗要求，并同时可将输出电压限制在9V以下。如需要，可将备选的Zener（齐纳）嵌位二极管（VRl）安装在电路板的左侧的空白位置以便在开环情况下限制电源最大输出电压。
3 利用智能电源管理技术节省能源
近几年来，电源管理技术有飞跃的发展，可供选择的设计方案也越来越多。政府环保团体及消费者不断向电子产品厂商施加压力，敦促他们增加产品功能的同时，也必须降低系统的能耗。目前，便携式电子产品市场的发展尤其令人瞩目，例如，无线通信产品不断推陈出新，功能也越趋多样化，是带动整个市场发展的功臣。照目前的发展趋势看，移动电话、个人数字助理、MP3播放机、数字相机及便携式电子游戏机都朝着外型更小、速度更高、功能更齐备的方向发展。为了确保/通话时间/（即电池寿命）可以延长至满意的水平，工程师便一直致力于改善电源供应子系统的设计。
便携式电子产品的电池寿命取决于两个关键因素，其一是电源转换效奉，而另一个因素是系统的能源管理方法。电源转换系统负责将电池的供电电压尽量以最高的效率转为设计规定的供电干线电压，而能源管理系统则针对实际的应用情况，实时提供刚好能满足其需要的供电，以节省能源。
