每进行一次测量，均应利用LCR测量计将该电容设置为所需值，然后将其与范围扩展板相连，以测量AD7746所面对的电容。最后，利用依据所测电阻值得到的系数，计算扩展电容值。可用下列大电容值：CBULK = 100 pF、150 pF和200 pF。

范围扩展电路的计算

由上述计算可知，所需电阻值为100 kΩ和118 kΩ。测量所用电阻，其值如下：R1 = 100.004 kΩ; R2 = 118.060 kΩ.

计算由此获得的范围扩展系数F：



计算动态容性输入范围：



因此，测量范围为±45 pF，以15 pF为步进。

计算增益校准系数值读数：0x5FBD = 24509

因此，CapDAC值和设置分别为：

测量误差

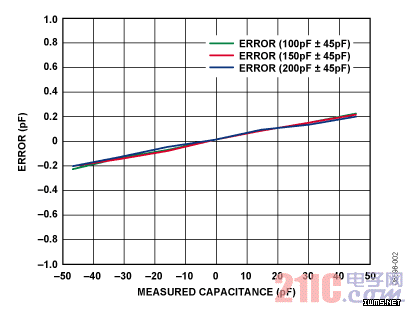

图2所示的测量结果表明，范围扩展电路导致的误差并不取决于所测的大电容值，而是取决于范围扩展电路本身。所有三次测量均显示类似的特点，而且呈线性；因此，可以很容易地通过软件补偿范围扩展电路所引起的误差。
