嵌入式Linux下的AU1200MAE驱动程序设计
来源:本站整理  作者:佚名  2011-06-16 11:19:02



随着移动多媒体终端的口益普及,功能的日益强大,人们已经不满足于自己的手持终端仅仅能够听MP3音乐,而是希望终端在播放音乐的同时能够播放高质量视频,并支持多种视频格式。AU 1200作为一款基于MIPS架构的处理器,由于其片上集成了视频硬件设备(Media Accel-eration Engine,MAE),使得该处理器无需配合其他视频解码芯片即可完成多种格式的视频解码功能,所以AU 1200非常适合应用于像PMP这样的移动多媒体终端,而MAE也成为AU 1200的特色。

  1 MAE概述

  MAE是AU 1200的片上硬件设备,除了可以实现视频解码功能外,还可以完成色彩空间转换、滤波等工作。MAE在硬件结构上可以分为前端和后端两部分,各自完成一些特定的功能。MAE前端主要完成视频的实时解码,包括反量化、IDCT、运动补偿等;而后端主要完成图像的滤波、色彩空间转换等。除此之外,MAE还可以通过AU 1200片上外设CIM(Camera InteRFaceModule)处理从摄像头获取的数据。MAE使AU 1200的MIPS32核不用再因为视频的实时解码而产生大量的开销。从而使其能够专注于完成接口、音频处理等其他任务,这样一来大大提高了系统的工作效率。MAE支持的视频Codec格式包括:MPEG-2 Main Profile@Main Level,MPEG- Advanced Simple Profile @ Level 5,WMV 9 Media Profile @ Medium Level,最高支持D1 30 f/s的实时解码。

  2 开发环境的建立

  硬件开发板采用华恒科技的HHAU 1200,该板提供丰富的接口,并已将Bootloader固化在板上的FLASH当中,通过烧写工具可对其软件系统进行更新升级。只要建立交叉编译环境便可在HHAU 1200上开发硬件设备驱动程序和应用程序。

  21 宿主机开发环境的建立

  宿主机(PC)通过串口线连接至开发板的串口1,同时通过交叉网线连接至开发板的网口。宿主机安装Red Hat Linux操作系统,所安装的版本是EnterpriseLinux AS4,建议采用完全安装。由于HHAU 1200开发板在烧写时默认的IP为192.168.2.222,所以PC机的IP也要设置在该网段。在Linux PC下配置好NFS(为交叉开发时Mount所用)、TFTP服务器(为下载烧写所用)和Minicom。以上几项配置好后启动Minicom,当开发板上电后便可看到启动信息。

  在PC的Linux终端提示符下键入mount-onolock 192.168.2.222://mnt,即把AU 1200开发板根目录下的所有文件和目录Mount到宿主机Linux下的mnt目录,在Linux终端提示符下可通过ls命令查看。

  22 交叉编译工具链的建立

  按照以下步骤:

  (1)下载交叉编译工具软件包mipsel-linux-gcc-sdk-3.4.4-i386.tar.gz,解包至/opt路径下;

  (2)添加交叉编译工具环境变量:修改/etc/profile文件,在文件末尾添加export PATH=$PATH:/opt/mipsel-linux-gcc-sdk-3.4.4/cross/bin;

  (3)使新的环境变量生效:#source/etc/profile;

  (4)检查是否将路径加入PATH:#echo$PATH,若显示的内容中有上述路径,说明已经将交叉编译工具的路径加入PATH;

  (5)用hello.c进行交叉编译测试:编译出的可执行文件用file命令查看其属性可得到如图1所示信息。

  这说明交叉编译工具可以正常使用,编译出的可执行文件可以在MIPS处理器上直接运行。

  3MAE前端驱动软件设计及测试

  31 驱动软件设计

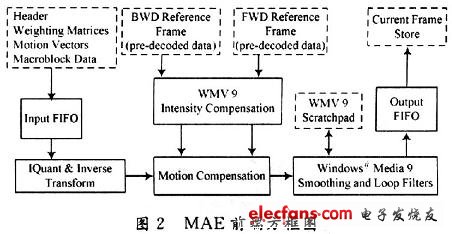

  MAE可分为前端和后端,前端的主要功能是完成多种视频格式的实时解码,其方框图如图2所示。
