基于DSP的模拟电路诊断系统的实现
来源:本站整理  作者:佚名  2011-05-13 09:34:10



摘要:以现代测试技术、信号处理、信息融合等理论为基础,以神经网络在模拟电路故障诊断中的应用为主线,深入研究了模拟电路的故障特征提取和故障诊断方法,用TMS320F2812对选定的待测电路在元件存在容差的条件下,实现了模拟电路软故障诊断。验证了使用DSP实现模拟电路故障诊断系统的可行性。
关键词:模拟电路;故障诊断;DSP;神经网络

0 引言
    随着现代电子技术的飞速发展,以及大规模集成电路的应用,电路规模和结构日趋功能化和模块化。研究如何运用现代诊断技术从大规模容差电路中准确地诊断出存在故障的元件,是实际工程迫切需要解决的课题,也是模拟电路故障诊断理论和方法走向实际应用的关键步骤之一。

1 系统总体设计
1.1 待测电路
    待测电路如图1所示。



1.2 系统总体设计思路

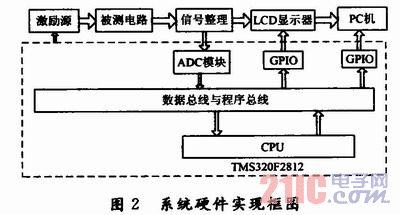

    先由DSP产生诊断所需频率的激励源,在被测电路的可及点中选取合适的测试点,并将信号滤波、整定后送入ADC进行模/数转换,将转换后的数据读入存储器中作为神经网络的输入,经过计算后得到神经网络的输出,根据神经网络的输出,确定故障元件,之后在LCD显示器和PC机上同时显示故障元件。系统硬件实现框图如图2所示。
