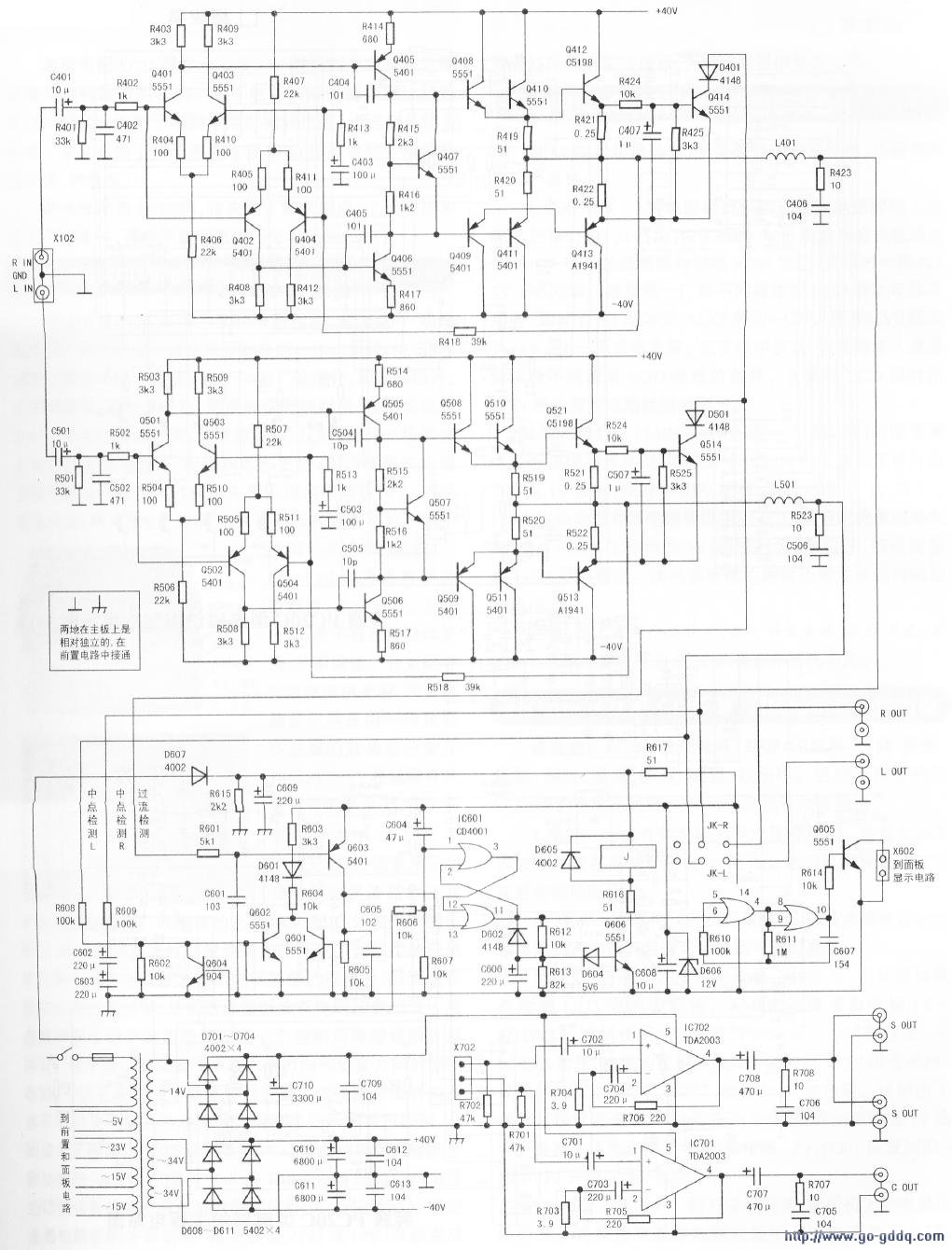

奇声AV-992功放主板包括左右声道OCL放大器和两块TDA2003组成的模拟环绕声、中置功放，该功放主板的电路如图所示。电源变压器的双34v绕组和14v绕组直接焊接在主板上，主绕组经D608～D611整流滤波后为主功放提供±40V电源。副绕组一是经D701-D704、C701整流滤波后为TDA2003提供15v单电源；二是经过D607半波整流给保护电路提供12V电源。主副电源的地在主板上是分开的，通过X102主声道信号输入线与X702模拟环绕信号输入线的屏蔽层在前置电路板会合连接。

　　由X702输入模拟环绕声和中置声道信号分别送到IC701和IC702（1）脚，因是单电源供电，（4）脚输出端需经C707、C708隔直输出。其中IC702分两路作环绕输出，IC701作中置放大。由x102输入的左右声道信号分别经C401、C501耦合到两声道主功放电路。该机的主功放电路采用简洁的全对称0cL。Q401-Q404（Q501～Q504）组成双差分输入级，Q405（Q505）和Q406（Q506）组成电压放大级。Q407（Q507）是恒压偏置管。推动级采用小功率管并联方式增强推动能力。作为家庭使用一100W的功率管即可满足使用。这种电路在普通功放中最为常见。故不作更详细电路分析。而该机的保护电路却有自己的特点。值得分析与探讨。

　　过流取样放大管Q414（Q514）与普通电路的过流保护管设置方式不一样，一般电路中两个过流保护管基极经电阻分压接功率管发射极，发射极接在输出中点。两管分别从上下功率管射极电阻取样。而此电路Q414发射极接在A1941的发射极，由一个三极管完成上下功率管的电流取样。正半周过流时c5198发射极电阻R421（R521）压降增大，Q414基极电压升高而导通。负半周过流时A1941发射极电阻R422（R522）压降增大，Q414发射极电压降低，也等同基极电压提高而导通。导通后的Q414通过集电极的二极管D401（D501）驱动保护电路断开扬声器输出。中点直流检测是通过Q601、Q602实现的。两个声道的输出中点通过R608、R609连接到保护电路。经C602、C603滤除交流信号后加到Q602基极和Q601发射极，如果某一声道中点偏移而出现直流电压时，正电压将使Q602导通，负电压将使Q601导通。此两管的集电极通过R603、D601驱动保护电路断开扬声器输出。过流保护与直流保护都是加在Q603的基极，两种保护起控后都会使Q603基极电压降低。使Q603正向偏置而导通，其集电极由低电平转成高电平。此电压将加到IC60l四2输入或非门CD4001的（13）脚。

　　CD4001的一、四门组成RS触发器，开机后C604迅速充电，使触发器R置1端的（1）脚开机瞬间成高电平，RS触发器被触发置1。输出端（1）脚输出高电平。此高电平通过R621向c606充电，在充电电压没达到5.6V（D604）前形成十余秒的延迟时间。等OCL电路平衡后，随着稳压管D604的导通Q606得到偏置饱和导通，继电器吸合接通扬声器。过流或直流保护正常状态时Q603基极与发射极等电位而处于截止状态，集电极是低电平。CD4001的（11）脚也是低电平。如果电路出现故障或信号过强温度过高保护起控时。Q603集电极高电平将使Rs触发器翻转，（11）脚变成低电平，Q606失去偏置而截止，继电器释放而断开扬声器。因OCL电路开机后有一个平衡过程，为防止此过程中点偏移造成保护电路误动作。特设置了Q604，在c604充电过程中，Q604延时保持导通状态，阻断可能造成误触发的干扰。

　　CD4001的二、三门与R610、R611、C607组成一个多谐振荡器，在保护电路起控后（6）脚失去外部控制电压将处在自激振荡状态。（10）脚输出一连串方波通过R614加在Q605基极。使Q605以几十赫兹的频率一会儿导通一会儿截止。插座X602连接在面板显示电路的24v控制三极管的基极。显示屏也随着闪烁，警示电路处于保护状态。正常状态时CD4001（6）脚有高电平，电路停止振荡，（10）脚输出高电平，Q605饱和导通。面板受控的PNP三极管基极固定在低电平而保持导通，显示屏正常点亮。
