基于FPGA的视频格式转换系统设计
来源:本站整理  作者:佚名  2011-03-16 11:12:12



  摘 要: 针对电视制式PAL /NTSC 信号输出VGA 显示格式的解决办法,详细讲述了基于FPGA 视频格式转换系统的设计实现。采用Cyclone Ⅲ系列的EP3C1*84C6作为核心处理器件,实现了NTSC /PAL制式视频的解码、色空间转换( CSC)、帧速率转换和隔行逐行转换、缩放、视频DAC 转换,最终实现分量R、G、B的VGA 视频格式的视频输出,分辨率可达1 600 × 1 200@ 100 Hz。

  1 系统设计

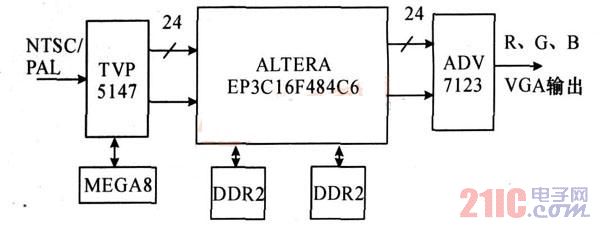

  设计使用了ALTERA 的EP3C1*84C6型号FPGA 作为视频处理核心,连接两片DDR2 SDRAM,DDR2芯片型号为M icron的MT47H 32M16BN _37E,作为系统的数据存储器件,带宽为32 bit,时钟速率为200MHz,数据速率为400 Mbps。视频解码芯片为TVP5147,视频DAC 采用高性能ADV7123。整个系统框架如图1所示。

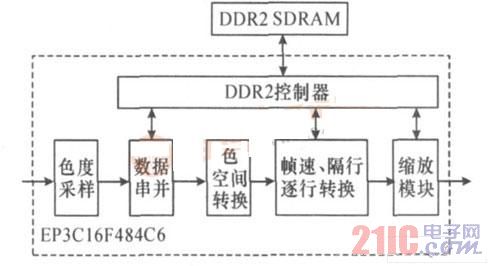

图1 视频处理板框图

  2 硬件功能模块。

  2. 1 视频解码

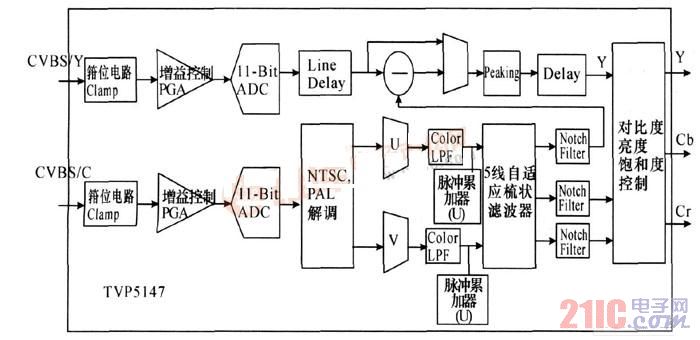

  TVP5147的解码过程如图2所示。



图2 TVP5147解码过程

  视频解码芯片TVP5147复位后,通过MCU 向其正确配置I2C寄存器。本文的TVP5147的I2C 寄存器配置的值如表1所示。

表1 TVP5147的I2C寄存器设置
