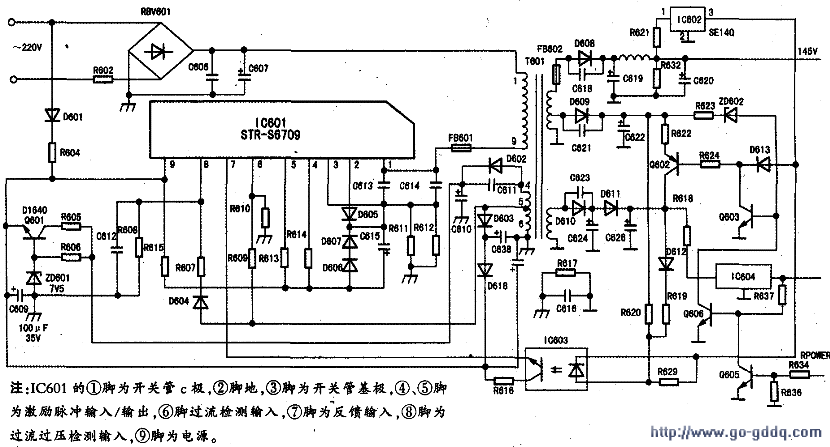

创维5T20/5T21机芯彩电开关电源电路见附图。

   工作原理：

　（1）振荡过程

   C607上约300V的电压，经T601①-⑨绕组加到IC601①脚内部开关管的c极。同时220V交流电经D601整流、R604限流、C609滤波，得到不稳定的直流电压（约7V）加到IC601的⑨脚，开关电源开始振荡。⑤脚输出激励脉冲。一路经D606、D607送入③脚开关管基极，推动开关管工作；另一路送入④脚，作为激励的负反馈控制端，使激励控制更稳定。只有⑨脚有6.8V电压，⑤脚便能测出激励波形。电源起振后，⑤-⑥绕组感应到的电压经D603整流后得到9.5V电压，继续为IC601的⑨脚供电。待机时IC601⑨脚供电由Q601提供，正常开机时，由④-⑥绕组感应到的电压经D602整流、C610滤波得到约52V电压，该电压经R606降压后被ZD601钳位到7.2V，但由于Q601的e极电压为9.5V，b极电压低于e极电压，故Q601截止。在待机时，各路输出电压降到原来的1／4，⑤-⑥绕组的脉冲经D603整流、C609滤波后得到的电压虽然不能维持IC601⑨脚的供电，但此时Q601导通，输出约6.6V（STR-S6709的⑨脚加上6V以上的电压，开关电源就能起振）的电压继续为IC601⑨脚供电。

　（2）稳压电路

   稳压电路由IC602、IC603等组成。R620、R629对主电源电压取样，经R621、R623与IC602的③脚输出的基准电压相比较后从R629上取出的电压加到TL621的发光二极管上，R629上的电压变化导致发光二极管发光强度的变化。将会引起TL621内光电三极管的集电极电流变化，随即引起IC601⑦脚的电流变化，通过IC601内部调节开关管的导通时间。即可输出稳定的电压。
