用TDA2612组成的10W单声道OTL功率放大器电路
来源：本站整理  作者：佚名  2010-10-06 09:30:17

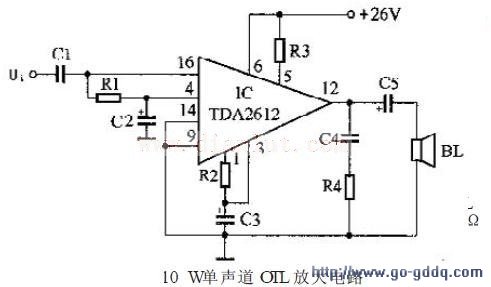

　　10W单声道OTL功率放大器电路由高保真音频功放集成电路TDA2612组成。IC的16（脚为信号输入端，）12脚为功放输出端。C1为输入耦合电容，C5为输出耦合电容，C4、R4构成消振网络。电路由+26V单电源供电。
