VMR6512无线音频转发模块具有以下特点:
该模块可应用于:
    VMR6512内部由一个CPU对整个模块进行控制。外部处理器可以通过UART串口与模块进行通信,对模块的频率、发射功率、接口模式等进行设置。此外,模块还提供了UP和DOWN两个引脚,以便在没有外部CPU或控制串口的情况下进行频率调整。模块默认上电发射频率是100.0MHz,UP或者DOWN引脚上每给一个低电平脉冲,则发射频率升高或者降低0.1MHz。如果在这两个引脚上连续保持低电平,则发射频率每0.3秒改变一次。
音频信号接口可以是普通的模拟音频输入,也可以是数字音频输入。模拟音频首先经过音频A/D转换器转换成数字信号再进入DSP进行处理。数字音频提供了常用的I2S,left-justified和DSP等三种接口模式,几乎能够与所有的codec或者DSP进行无缝连接。
    音频信号数字化之后,DSP会对信号进行滤波、预加重、导频产生等一系列处理。由于是在数字域进行处理,因此具备了模拟电路无法企及的优势,为高音质提供了前提保障。
    模块内还集成了自动增益控制(AGC)功能,当输入音频超过一定阈值,AGC会自动将音频信号进行衰减避免失真的出现。而当音频信号低于某一阈值,AGC电路又会将音频信号进行一定程度的放大,从而保证了接收端始终有合适的音量输出。
    经过DSP处理之后的信号再经过D/A转换,送入高频调制器进行FM调制。高频信号通过频率合成的方式产生,频率可以以10KHz的步进进行调整,频率范围从88.0MHz-108MHz连续可调,若有特殊需要还可以扩展至76.0-108.0MHz。FM调制信号的频偏也可以进行精确调整,不过通常不建议用户自己进行设置。输出FM信号的功率最大为115dBuV,空旷地带传输距离可达五六十米。

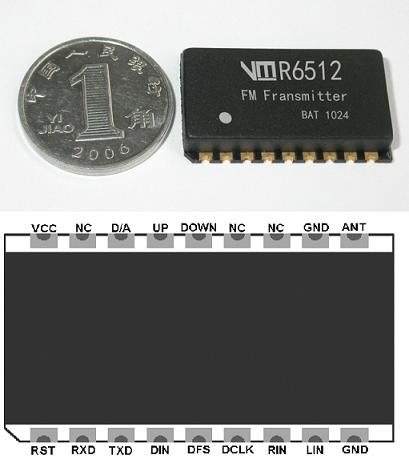

下图是VMR6512的外形及引脚:

图四  VMR6512模块外形及引脚说明
    VMR6512模块的外形尺寸仅为25mmx15mmx3.8mm(长x宽x高),可以方便地嵌入无线耳机和车载MP3音频转发器等小型设备中。

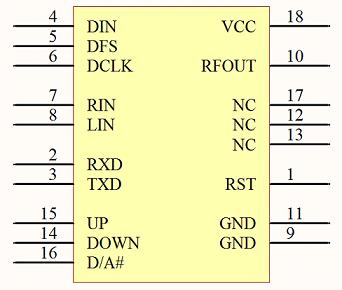

    下图是VMR6512的元件符号及引脚说明:


图五  VMR6512元件符号
表一  VMR6512引脚说明
Pin No.  | Name  | Description  |
1  | RST  | Reset, 高电平将模块复位  |
2  | RXD  | 控制串口输入RX  |
3  | TXD  | 控制串口输出TX  |
4  | DIN  | 数字音频数据输入  |
5  | DFS  | 数字音频帧同步信号输入  |
6  | DCLK  | 数字音频时钟信号输入  |
7  | RIN  | 模拟音频右输入  |
8  | LIN  | 模拟音频左输入  |
9  | GND  | Ground  |
10  | RFOUT  | 射频输出  |
11  | GND  | Ground  |
12  | NC  | -  |
13  | NC  | -  |
14  | DOWN  | 频率降低输入,每个低电平脉冲输出频率降低0.1MHz,连续低电平以0.3秒频率重复。  |
15  | UP  | 频率升高输入,每个低电平脉冲输出频率升高0.1MHz,连续低电平以0.5秒频率重复  |
16  | D/A  | 音频输入接口数字/模拟选择  |
17  | NC  | -  |
18  | VCC  | 电源输入,2.7-3.3V  |
