用户编程时，应首先对调色板进行初始化处理(可由操作系统提供的驱动程序来完成)，赋予256色调色板相应的颜色值；在进行图像编程时，可以将图像对象赋予所需的颜色索引值。程序运行时，由芯片的LCD控制器查找调色板，按相应的值进行输出。S3C2410芯片图像数据输出端口VD[23：O]有24位，当使用不同的色彩深度时，这24位数据可以表示一个或多个点的颜色信息。
1．3 调色板颜色的选择
    调色板中颜色的选择可以由用户任意定义，但为了编程方便，颜色的选取应遵循一定的规律。例如在Windows编程中，系统保留了20种颜色。另外，在Web编程中，也定义了216种Web安全色，这些颜色可以尽量保留。2S3C2410调色板在嵌入式Linux系统下的使用ARM实现图像显示时，由LCD控制器将存储系统中的视频缓冲内容以及各种控制信号传送到外部LCD驱动器，然后由LCD驱动器实现图像数据的显示。实际应用中，常通过驱动程序由操作系统对寄存器、调色板进行配置。以Linux 2．4内核为例，对调色板的配置是在驱动程序S3C2410fb．c中完成的。
    在一些公司Linux源码包的S3C2410fb．c文件中，并没有对调色板进行配置，因此在8位以下的显示设置下。LCD不能正常工作。若需要使用调色板，必须对此文件进行修改。
2．1 驱动程序的修改
    查S3C2410数据手册，调色板的物理起始地址为0x4d000400，应先将调色板的物理地址映射到内核中的虚拟地址，然后对其进行赋值。具体步骤如下：
    (1)在S3C2410．h文件中添加：
     #define MYPAL(Nb)__REG(Ox4d000400+(Nb)*4)
    其作用是实现物理地址到虚拟地址的映射。
    (2)在S3C24lOfb．h文件，通过下列语句定义256种颜色。
    static const u_short my_color[256]={0x0000，0x8000，…}：
    数组中的每个16位二进制数表示一种颜色，RGB分量采用的是5：6：5格式。

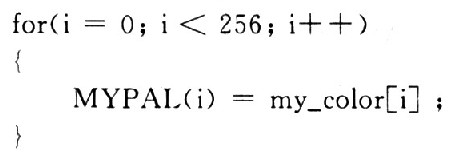

    (3)在S3C2410fb．c文件的S3C2410fb-activate_var(…)函数中，通过下列语句对这256个调色板进行赋值。

    (4)另外，注意改变LCD控制寄存器LCDCON1的BPPMODE值，设定为需要的颜色深度。
    (5)重新编译内核，烧写内核。
2．2 应用程序的编写
    当S3C2410用于嵌入式Linux操作系统时，其图形功能一般是依靠帧缓存(Frame buffer)实现的。屏幕上的每个点都被映射成一段线性内存空间，通过应用程序改变这段内存的值，就可以改变屏幕的颜色。当色深在16位以上时，用户直接指定颜色的RGB分量；当色深在8位以下时，用户应当指定颜色在调色板中的索引值。
    当使用MiniGUI等嵌入式图形系统时，只需要将界面元素的颜色值设为所需颜色的索引值即可。例如：
    WinElementColors[i]=142；
    就是将WinElementColors[i]的颜色设置为索引号为142的调色板颜色。

3 结语
    在笔者开发的某型指挥车仿真终端中，其显示分辨率设置为640×480。如果色深设置为16 b／p，在系统使用时，画面将会出现明显的抖动、不连贯，这是由于芯片的运算负荷过重造成的。如果按本文中提到的方法对显示驱动加以修改，采用8位色深显示，颜色的选取可以满足需要，画面的显示将明显稳定。这说明，在显示分辨率较高，色彩种类要求比较简单的嵌入式应用中，调色板技术是一个非常值得重视的选择。
