T901 NT902既是推动变压器，又是隔离变压器，其次级与高压驱动电路（由PFC电路供电，热地）相连，如图12所示。因T901，T902的次级两个绕组同名端位置相反，因此其感应电压相位也相反，则Q901和Q902、Q904和Q903轮流导通。当Q901和Q903同时导通时，PFC电路输出的VBUS电压经Q901的D、S极，T903、T904的②-①绕组，电容C912及Q903的D、S极到地，形成电流回路；当Q902和Q904同时导通时，PFC电路输出的VBUS电压经Q904的D、S极，电容C912及T903、T904的①-②绕组，Q902的D、S极到地，形成电流回路。

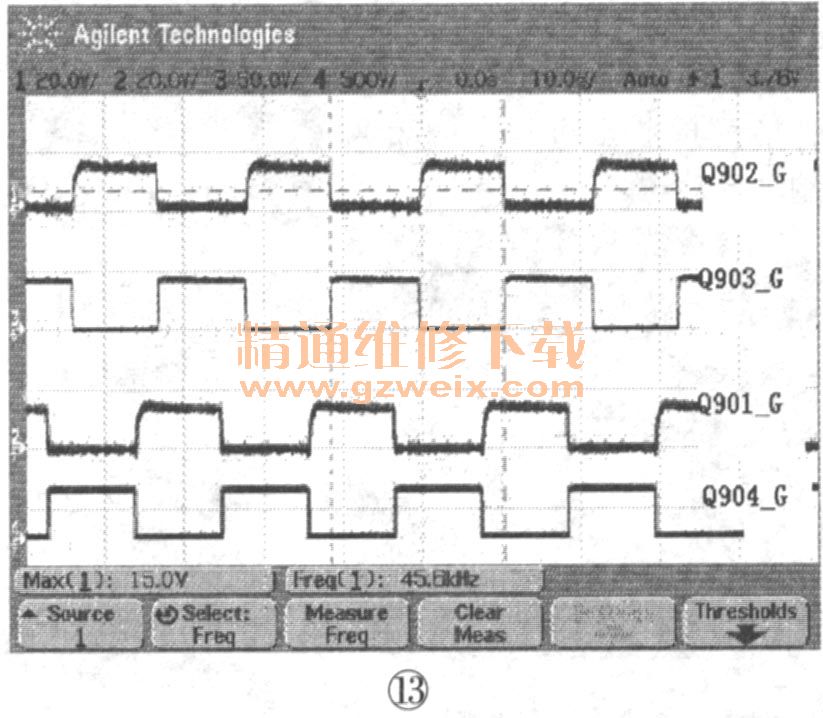

    从上述分析可知，流过高压变压器T903、T904初级绕组的电流方向是变化的，这就有效地避免了变压器T903、T904出现磁饱和现象，从而大大提高变换效率。功率管Q901～Q904的G极驱动波形如图13所示。

    （4）灯管电流检测电路

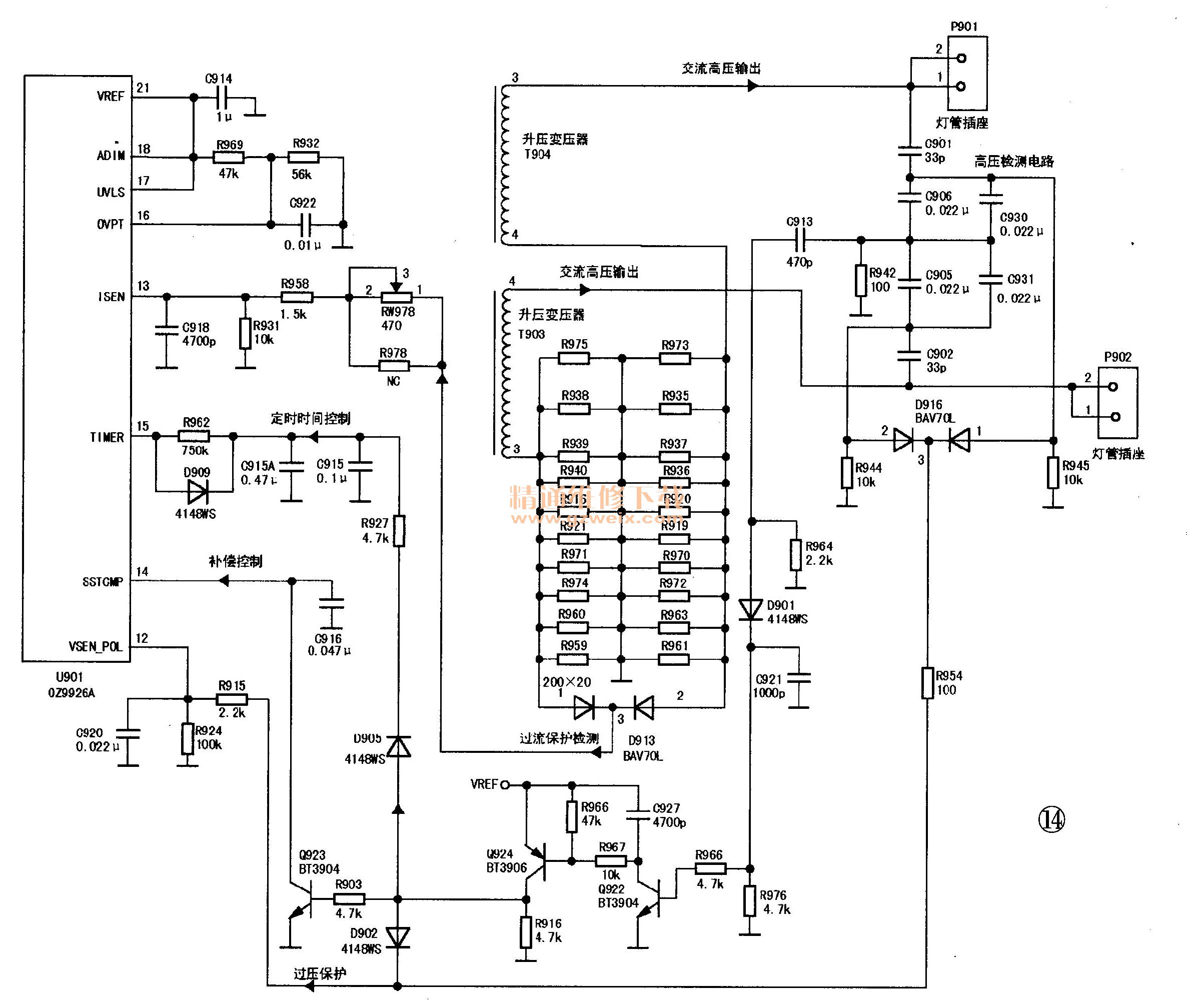

    高压变压器次级的电流（灯管电流）先通过R959、R961等电流取样电阻转换为电压，再通过整流、分压、滤波后送到U901的13脚，如图14所示。U901通过对13脚电压的检测，调整内部四个驱动器输出脉冲的相位差，从而改变流过高压变压器初级线圈脉冲电流的占空比，使次级电流恒定。

    在启动点灯时，U901以最大占空比工作（不受DIM端信号控制），如果此时13脚电压低于2V，则OZ9926A启动保护，关闭输出。
    （5）灯管过压检测电路
    灯管电压先经电容C901与C906、C930分压（另一路经电容C902与C905、C931分压）后得到取样电压，再通过D916整流后得到一直流电压，送到U901的12脚。正常工作时，如果12脚的电压高于16脚电压，则OZ9926A启动保护，关闭输出。
    （6）灯管拉弧检测电路
    正常工作时，因两路高压基本相等，则电阻R942两端电压约为0V， Q922因无基极偏压而截止，Q924截止。当灯管出现打火拉弧现象时，则对应一路的高压会瞬间大幅下跌，即两路高压出现较大的差值，使R942两端形成较大压降。电容C913将R942的压降变化值进行取样，并通过D901及R966加到Q922的基极。
    当由C913取样的电压达到Q922的导通电压时，Q922导通，随即Q924也导通，则U901的21脚（VREF）输出的5.5V基准电压分为3路输出：
    第一路通过D902送到U901的12脚，让过压保护动作；
    第二路通过D905、R927送到U901的15脚，给C915充电，缩短保护延时时间；
    第三路使三极管Q923导通，将U901的14脚（SSTCMP）电压拉低，降低驱动脉冲的占空比。
    一旦灯管有拉弧现象时，上述三路一起
动作，从而达到快速保护的目的。
    （7）灯管开路保护电路
    逆变器启动时，电路以最大占空比状态（即DIM=100%）工作，此时U901的13脚正常电压约为2.45V。当灯管全部开路或逆变器空载时，由于这时流过高压变压器次级的电流很小，则U901的13脚检测到的电压也很低，当低于0.4V时，U901判断灯管开路，从而进人保护状态。
    若某支灯管开路，则启动时对应高压变压器的次级电流偏小，在U901的控制下，驱动脉冲占空比增大，则开路灯管对应的高压变压器次级负载很轻，电压升高，U901的12脚检测到这一过高电压后，过压保护电路启动。
    若某一支灯管插座松脱，则两路高压输出不平衡，因此电阻R942两端有压降，由C913、Q922、Q924等元件组成的拉弧保护电路动作。
