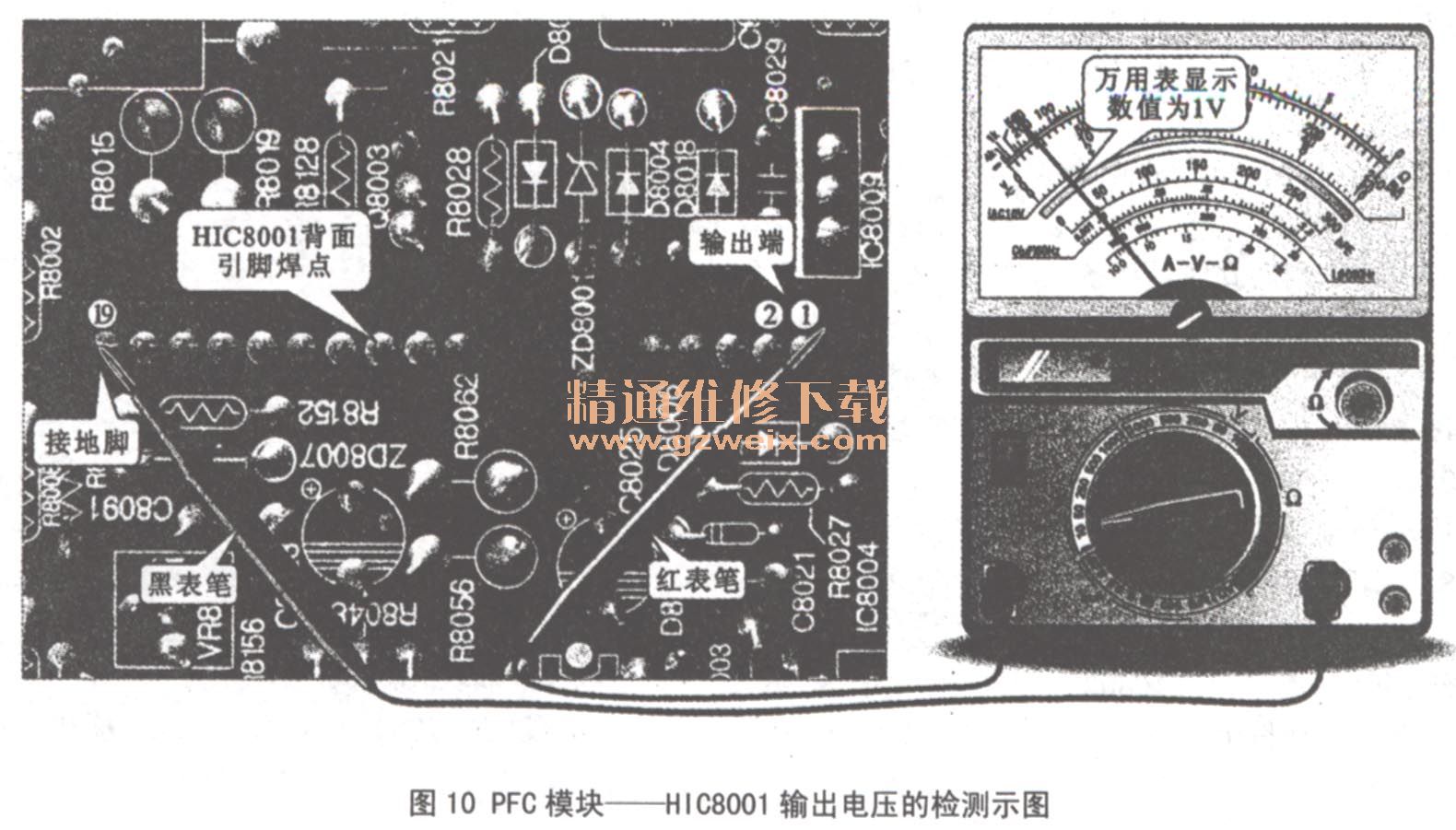

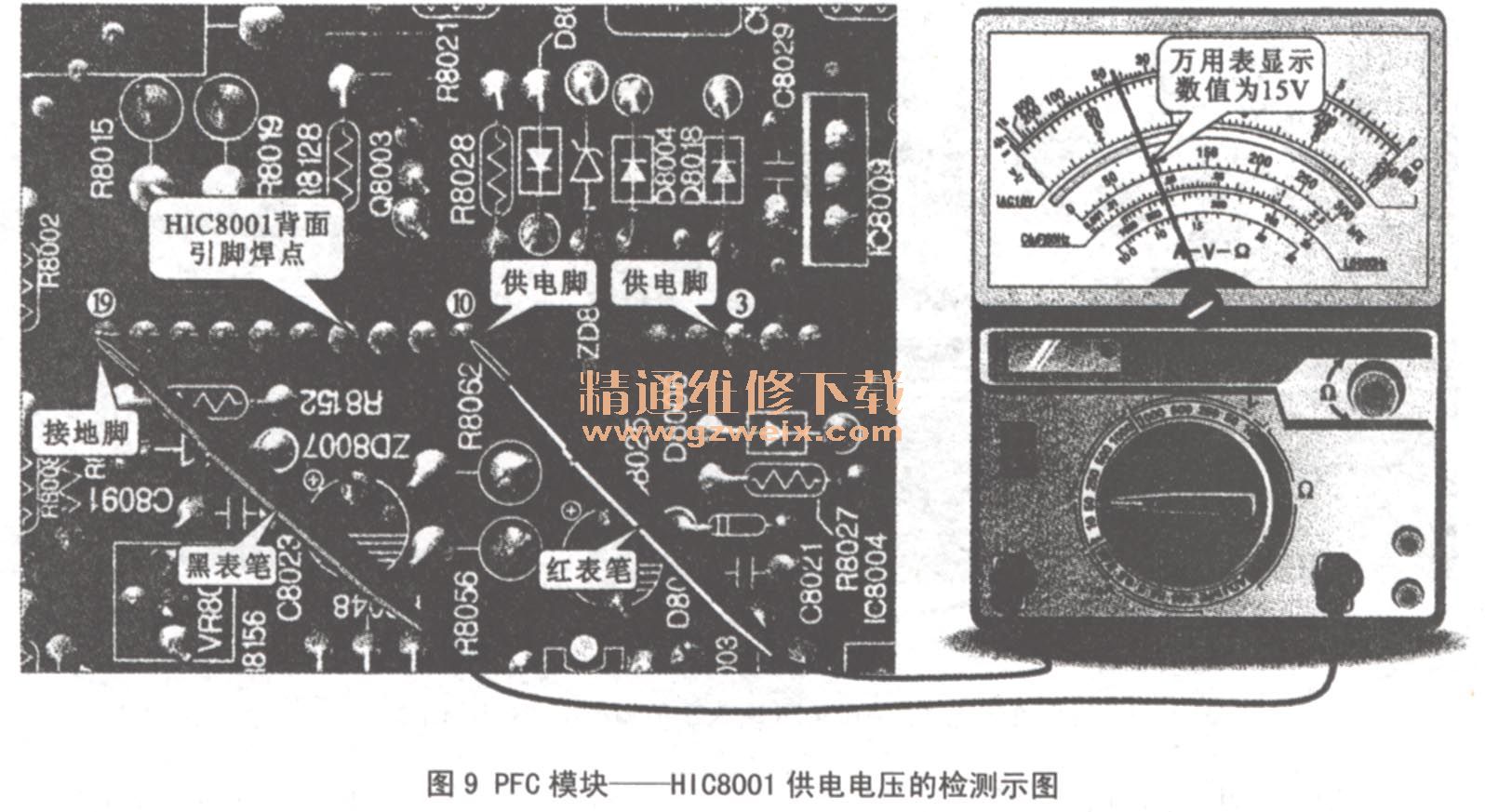

（3） PFC模块HIC8001供电电压和输出电压的检测示图分别如图9,10所示。
4．指示灯LED2000不亮的故障检修方法
若指示灯LED8003,LED8002和LED8001都可以正常发光，而LED2000不亮，则说明故障部位在D3V3（直流3. 3 V）和D5VL直流5 V）电压产生电路。需重点检测的元器件有：IC8024,IC8026、变压器T8005、保险管F8003等。变压器和保险管的检测方法同上。

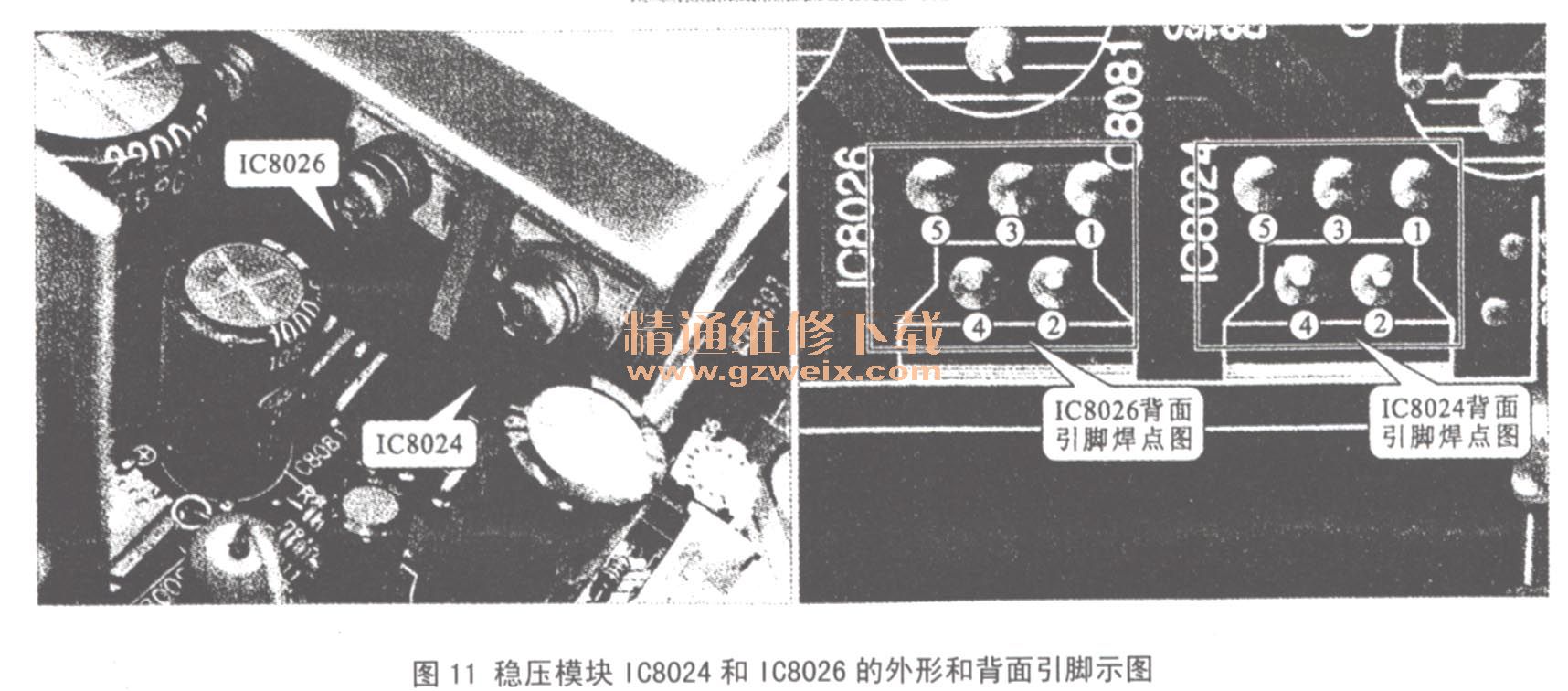

IC8024和IC8026都是稳压模块，其外形图和背面引脚图如图11所示.IC8024输出的是3.3 V的直流电压，IC8026输出的是5V的直流电压。可以通过在路的状态下，检测IC8024各引脚的电压来判断其是否良好。首先检测输入端的电压，由变压器T8005次级输出的电压经整流和滤波后，输出17 V左右的直流电压。该电压被送到IC8024的①脚上，可用万用表测得，如图12所示，实测为17. 4 V。
若供电正常，可在输出端②脚上测得3. 3 V左右的输出电压，其检测方法同上，实测为3. 46 V。此时IC8024的④脚输出电压为1. 6 V左右。若输入电压正常，而输出的电压不正常，则可断定该器件已经损坏。
IC8026的检测方法与IC8024的检测方法基本相同，只是输出端的电压不同：IC8026的②脚输出电压应为5V（实测为5.24 V） ; IC8026④脚的输出电压为1. 25 V左右，判断方法同上。
