1厦华LC-42FE18液晶彩电开关电源维修资料

    厦华LC-42FE18液晶彩电采用的电源板，集成电路采用FSDH321 + L6563 + TEA1610T组合方案，厦华LC-37FE18电源板与其基本相同，可参照维修。
    该电源板由三部分组成：一是以厚膜电路FSDH321 （N501）为核心组成的副电源；二是以驱动控制电路L6563 （N507）和大功率MOSFET V502为核心组成的PFC电路；三是以驱动控制电路TEA1610T（ N512）和大功率MOSFET V507, V508为核心组成的主开关电源。
    开关机控制采用控制PFC电路和主开关电源驱动电路VCC供电和控制主板32V, 5V电源的方式。通电后，市电经整流滤波电路产生＋300V电压，再经PFC电路产生V-PFC电压，该电压待机状态为300V ,开机状态上升到390V，为主、副电源供电，副电源N501首先启动工作，为主板控制系统和待机控制电路提供＋5V电压，控制系统工作后为电源板送入开机Standby高电平控制电压，待机控制电路动作，一是将副电源产生的VCC电压送到PFC驱动电路N507和主电源驱动电路N512, PFC电路和主电源启动工作，向主板和逆变器板提供24VCP, 24VSC, 18V电源；二是将副电源产生的32V电压送到主板调谐器；三是将副电源产生的5V电压转换为5VSC受控电压，为主板小信号处理电路供电，整机进入开机收看状态。
    该电源板设有24V输出过电压保护电路，发生过电压故障时，保护电路启动，将开机Standby高电平拉低，进入待机保护状态。

    该电源板的集成电路引脚功能和维修数据如表4～表6所示。

表4  FSDH321 （N501）引脚功能和维修数据

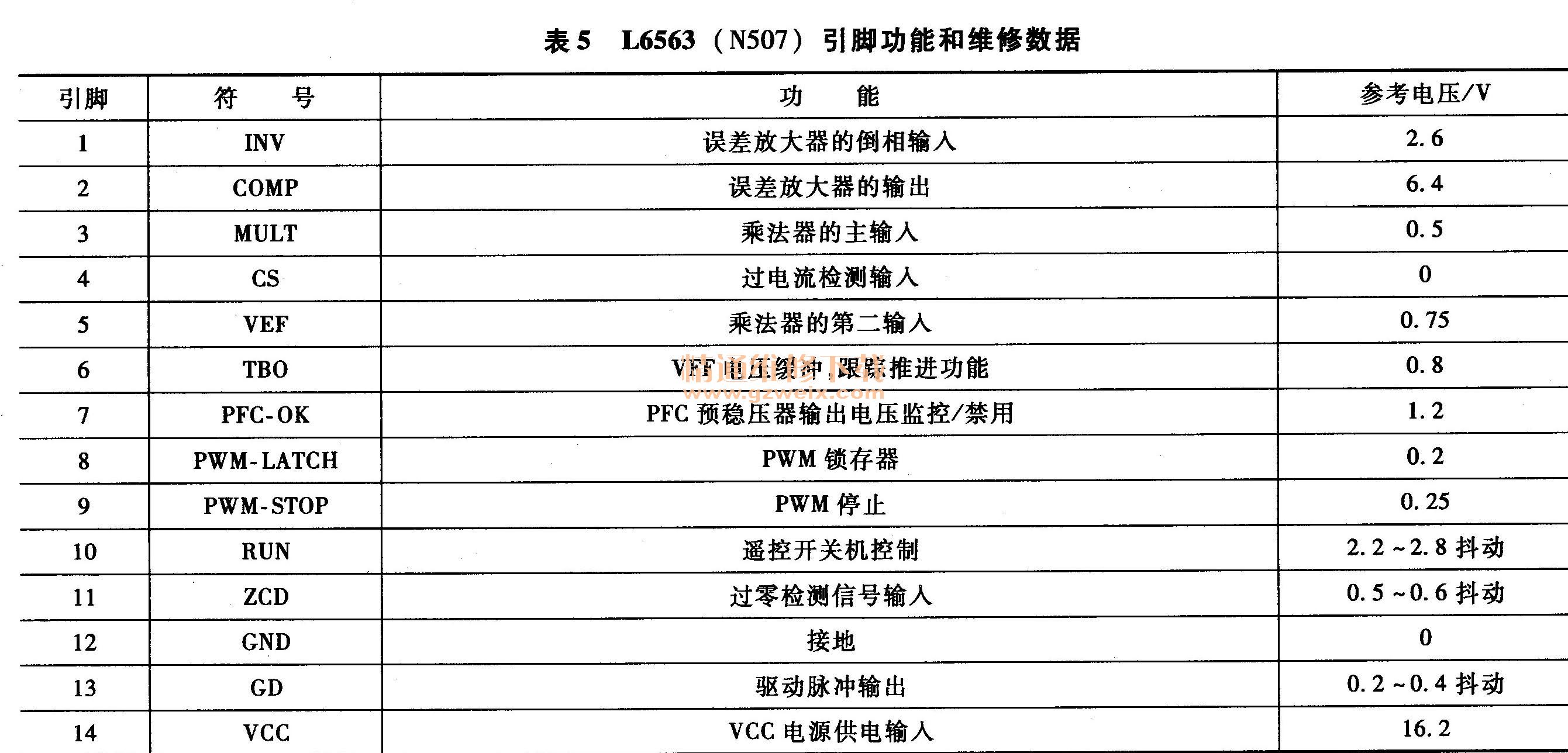

表5  L6563 （N507）引脚功能和维修数据

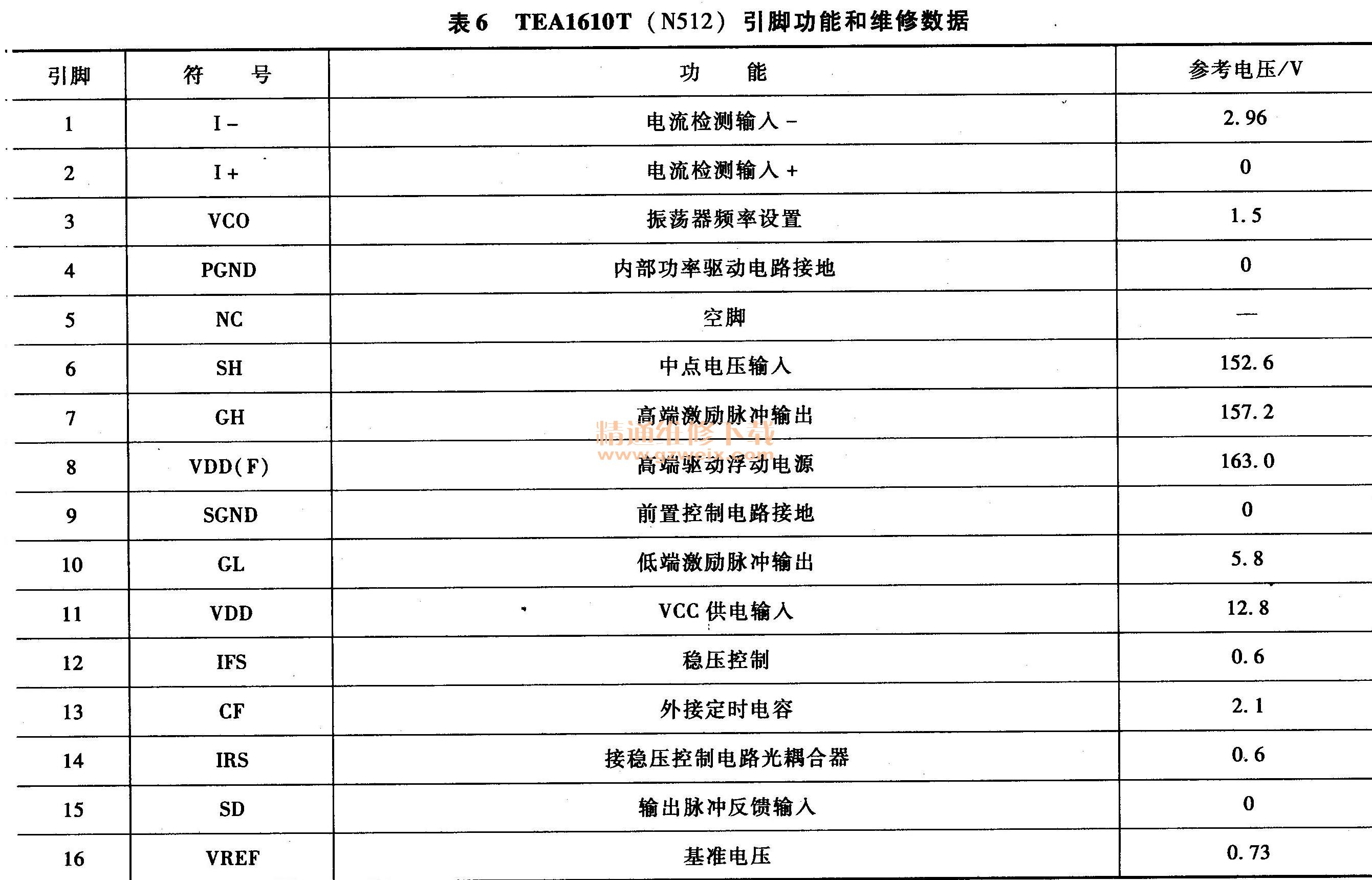

表6  TEA1610T （N512）引脚功能和维修数据
