1 TCL液晶彩电IP42 CS开关电源维修资料
    TCL液晶彩电采用的IP42CS电源板，为开关电源和逆变器电路二合一电源板，其中开关电源部分集成电路采用L6562A + FSQ510 + FAN5571 N组合方案，输出＋3.3VSB/0.2A, +24V/2A电压；逆变器部分集成电路采用OZ9926A，应用于TCL42in大屏幕彩电中。

    该电源板由四部分组成：一是以集成电路L6562A （U806）为核心组成的 PFC电路，将整流滤波后的市电校正后提升到＋390V为主开关电源和逆变器升压电路供电；二是以集成电路FSQ510 （U801）为核心组成的副开关电源，产生＋3. 3VSB/0. 2A电压，为主板控制系统供电；三是以集成电路FAN5571 N（ U805）为核心组成的主开关电源，产生＋24V/2A电压，为主板和逆变器推动电路供电；四是以OZ9926A （U901）驱动电路为核心组成的背光灯逆变器电路，为LCD背光灯提供千伏交流脉冲电压。

    开关机电路由Q808, U802, Q811和继电器K801组成，采用控制PFC电路U806的VCC供电和控制PFC电路AC220V输入的方式。接通市电电源后，AC220V市电经整流滤波后为副电源供电，副电源首先工作，产生VC和＋3. 3VSB/0. 2A电压，其中＋3. 3 VSB/0. 2A为控制系统提供电源。二次开机后开关机控制电路一是将VC电压送到PFC电路U806的8脚，二是将VCC电压送到开关机继电器K801，继电器吸合，将AC220V市电送到整流滤波和PFC电路，PFC电路启动工作，产生＋390V电压，为主电源和逆变器升压电路供电，主电源启动工作，产生＋24V/2A电压，为主板和逆变器推动电路提供电源，主板启动工作；同时主板控制系统送来的BL-ON点灯高电平和亮度调整DIM电压送到逆变器电路，逆变器电路启动工作，背光灯点亮，液晶屏显示图像，进入开机状态。
该电源板的集成电路引脚功能和维修数据如表18～表21所示。

表18  FSQ510 （U801）引脚功能和维修数据

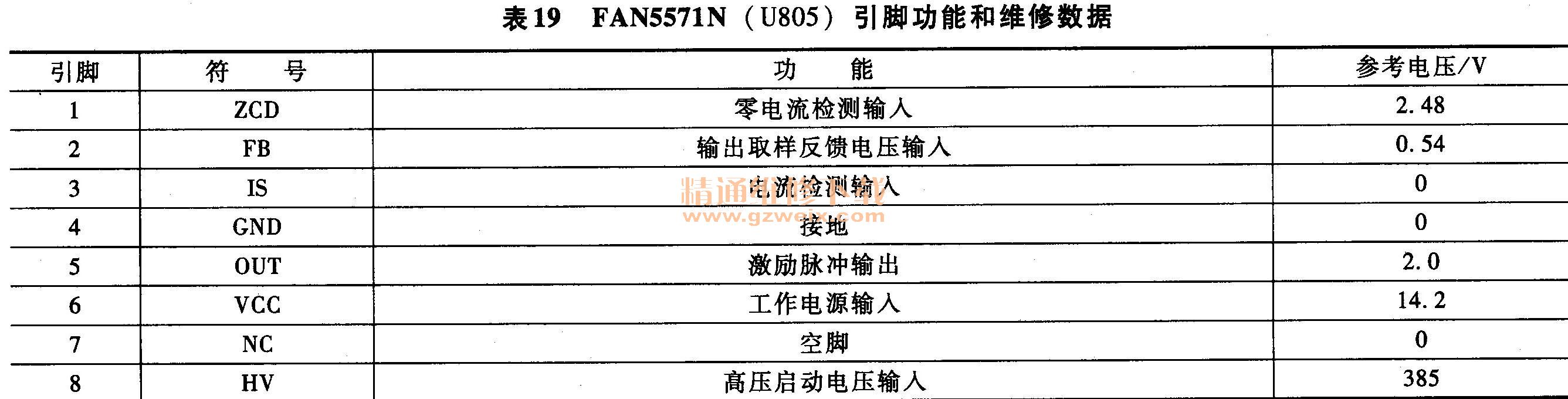

表19  FAN5571N （U805）引脚功能和维修数据

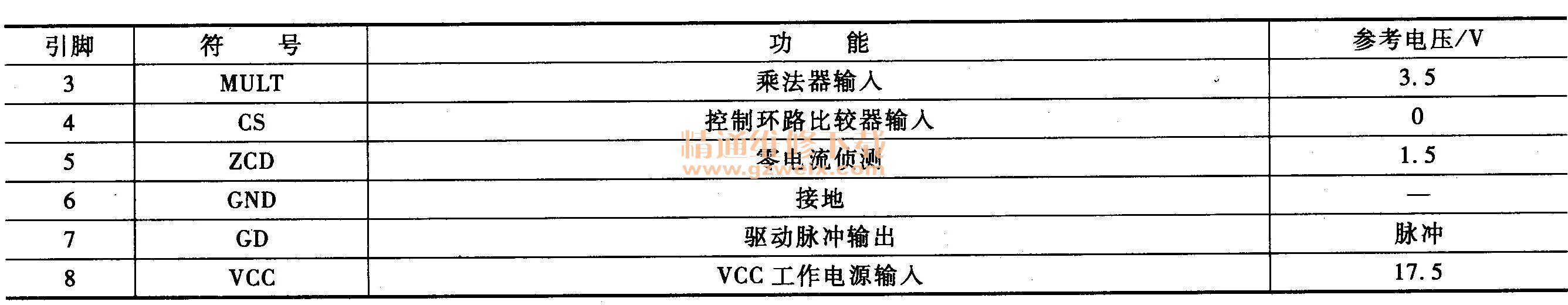

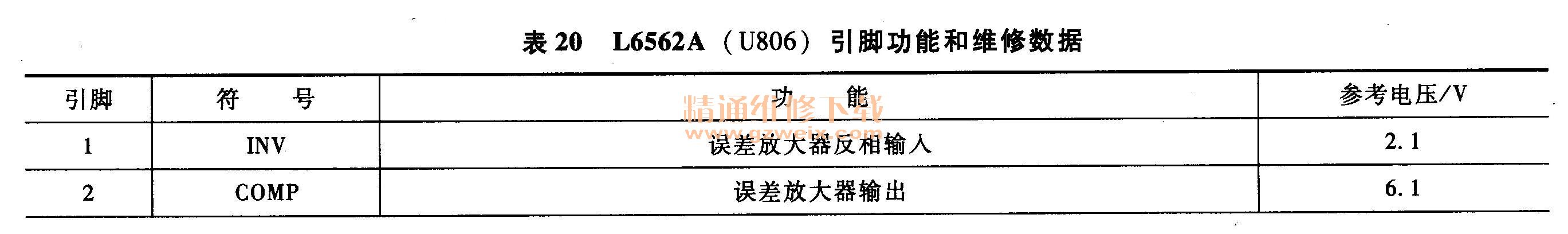

表20   L6562A （U806）引脚功能和维修数据

表21  OZ9926A （U901）引脚功能和维修数据
