2 TCL液晶彩电PWL4202 C开关电源维修图解
    发生开机三无，待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝熔断，说明电源板存在严重短路故障，先查市电输入电路和整流滤波电路是否发生短路漏电故障，再查PFC电路、主电源开关管和副电源厚膜电路是否击穿。

    如果测量熔丝未断，故障在副电源电路，测量二次整流滤波输出的＋300V是否正常，无十300V电压，查市电输入电路和整流滤波电路；有＋300V电压输出，测量副电源IC3A的5, 7, 8脚有无十300V电压，无＋300V电压，查限流电阻R3一R6是否开路。查IC3A的4脚有无VDD电压，无VDD电压，查4脚外部的D10, R63, R19, C15。如果副电源IC3A击穿，注意检查T1一次侧并联的尖峰脉冲吸收电路元器件是否开路。

    发生开机三无，待机指示灯亮故障，多为主电源故障引起。二次开机后，测量ON/OFF是否为高电平，如果为高电平，首先测量PFC电路提供的＋ 380V供电和IC7的7脚VCC2供电，如果380V供电仅为300V，则是PFC电路未工作，首先检修PFC电路；如果无VCC2供电，首先应排除PFC电路故障，否则VCC2控制电路Q1被截止。查开关机控制电路QS3, IC5, Q11组成的VCC控制电路和Q1 Z8组成的VCC2稳压电路。上述供电正常，再查主电源IM及其外部电路元器件。

    发生自动关机故障，主电源停止输出电压，则是以QS1, QS2为核心的保护电路启动。判断方法是：在开机的瞬间，测量QS2基极电压，如果由正常时的低电平0V变为高电平0. 7 V以上，则是该保护电路启动。可采用解除保护的方法维修，全部解除保护可将QS2的基极对地短路；逐路解除保护：+ 24V/7.5A过电流保护拆除DS12, + 12V/2. 0A1过电流保护拆除DS11 ,  + 12V/2. 0A2过电流保护拆除DS10,+24V/7.5A过电压保护拆除DS入+ 12V/2. 0A1过电压保护拆除DS8, + 12V/2. 0A2过电压保护拆除DS9。如果断开哪路保护检测电路后，开机不再保护，则是该检测电路引起的保护。

为避免解除保护后电源板输出电压过高，造成主板、背光灯板等负载电路损坏，建议采用拆下电源板，接假负载，模拟开机电压，脱板维修。

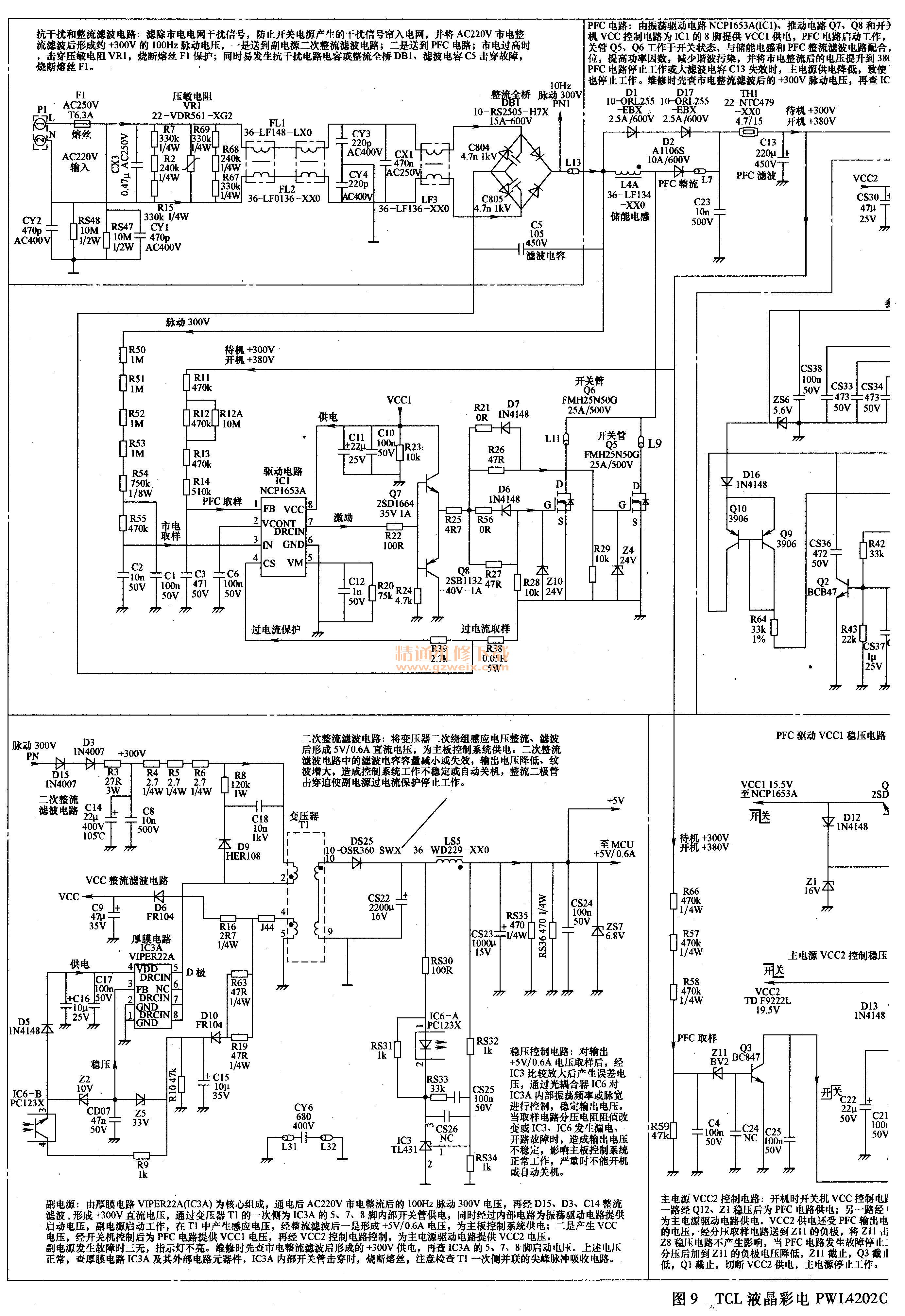

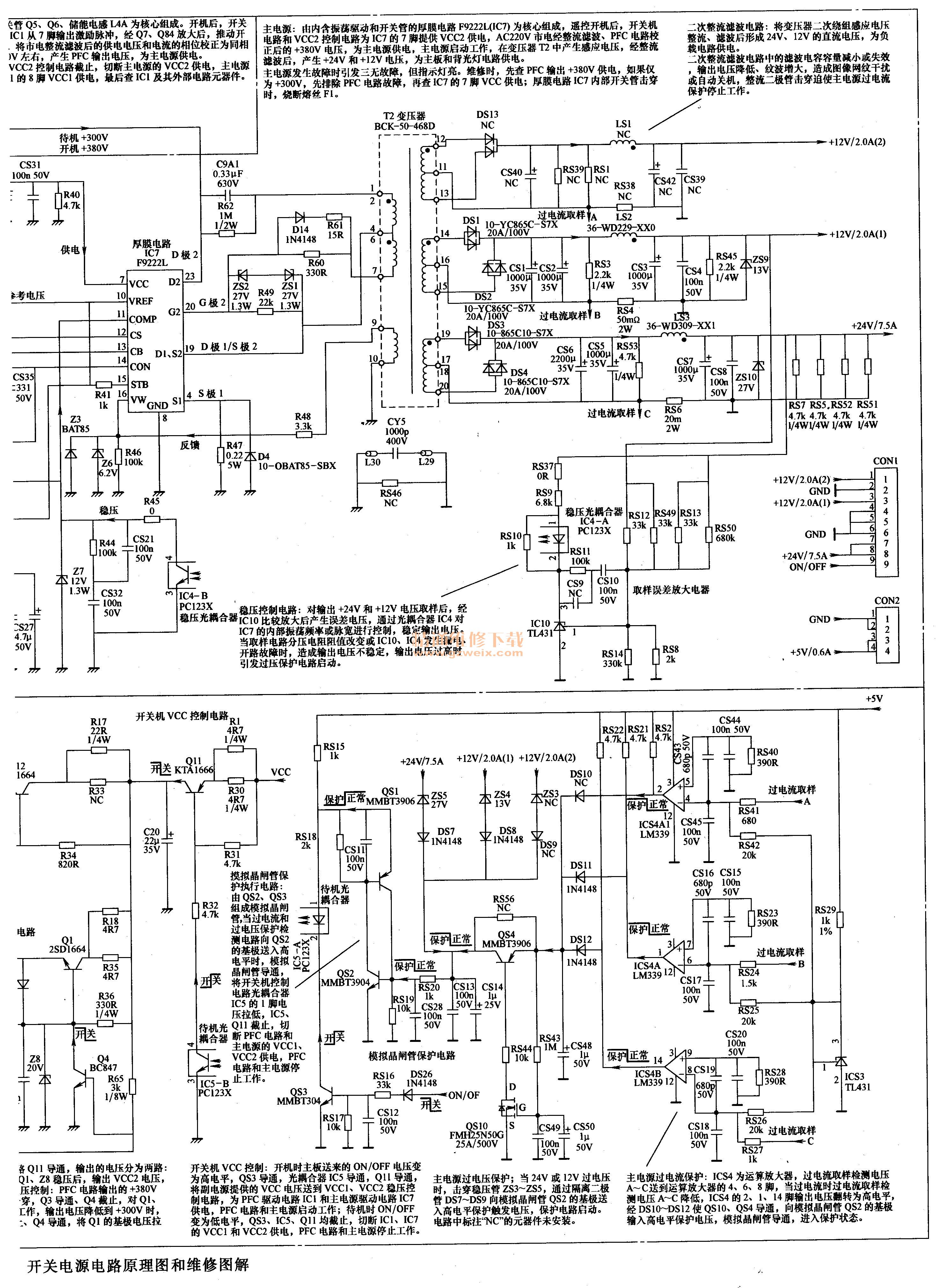

TCL液晶彩电PWL4202 C开关电源电路原理图和维修图解如图9所示。
