1 TCL液晶彩电PE421 C5开关电源维修资料

TCL液晶彩电采用的PE421C5电源板，集成电路采用FAN7930C + VIPER17L + FSFR1700XS组合方案输出＋3.3V/0.2A, +24V/5A电压，应用于TCL40in以上大屏幕彩电中。

该电源板由三部分组成：一是以集成电路FAN7930C （U301）为核心组成的PFC电路，，将整流滤波后的市电校正后提升到＋390V为主开关电源供电；二是以集成电路VIPER17L （U201）为核心组成的副开关电源，产生＋3. 3V/0. 2A电压，为主板控制系统供电，同时产生VDD电压为启动后的U201供电，产生VCC电压，经开关机电路控制后，为PFC和主电源驱动电路供电；三是以集成电路FSFR1700XS（U401）为核心组成的主开关电源，产生＋24V/5A电压，为主板和逆变器板供电。

    开关机控制电路由Q407、光祸合器PC3, Q205组成的VCC1控制电路和Q305组成的LLC-VCC控制电路组成，采用控制PFC驱动电路U301的VCC1供电和主电源LLC- VCC供电的方式。接通市电电源后，副电源首先工作，产生VCC, VDD电压和＋3. 3 V/0. 2A电压，其中＋3. 3V/0. 2A为控制系统提供电源，二次开机后开关机控制电路将VCC电压变为VCC1电压送到U301, PFC电路启动工作，将整流滤波后的市电校正后提升到＋390V为主开关电源电压，同时U301的2脚输出RDY电压，使Q305导通，输出LLC-VCC电压，为主电源厚膜电路U401提供LVCC电压，主电源启动工作，为整机提供＋24V/5A电压，进入开机状态。

    该开关电源还设有以模拟晶闸管Q405, Q406为核心组成的过电压检测保护电路，当主电源输出的24V电压升高到27V时，击穿稳压管D407，向Q405的基极送入高电平触发电压，模拟晶闸管导通，将开机P- ON高电平拉低，开关机电路动作，切断PFC电路的VCC1供电，进入待机保护状态。
    该电源板的集成电路引脚功能和维修数据如表1～表3所示。

表1  VIPER17L （U201）引脚功能和维修数据

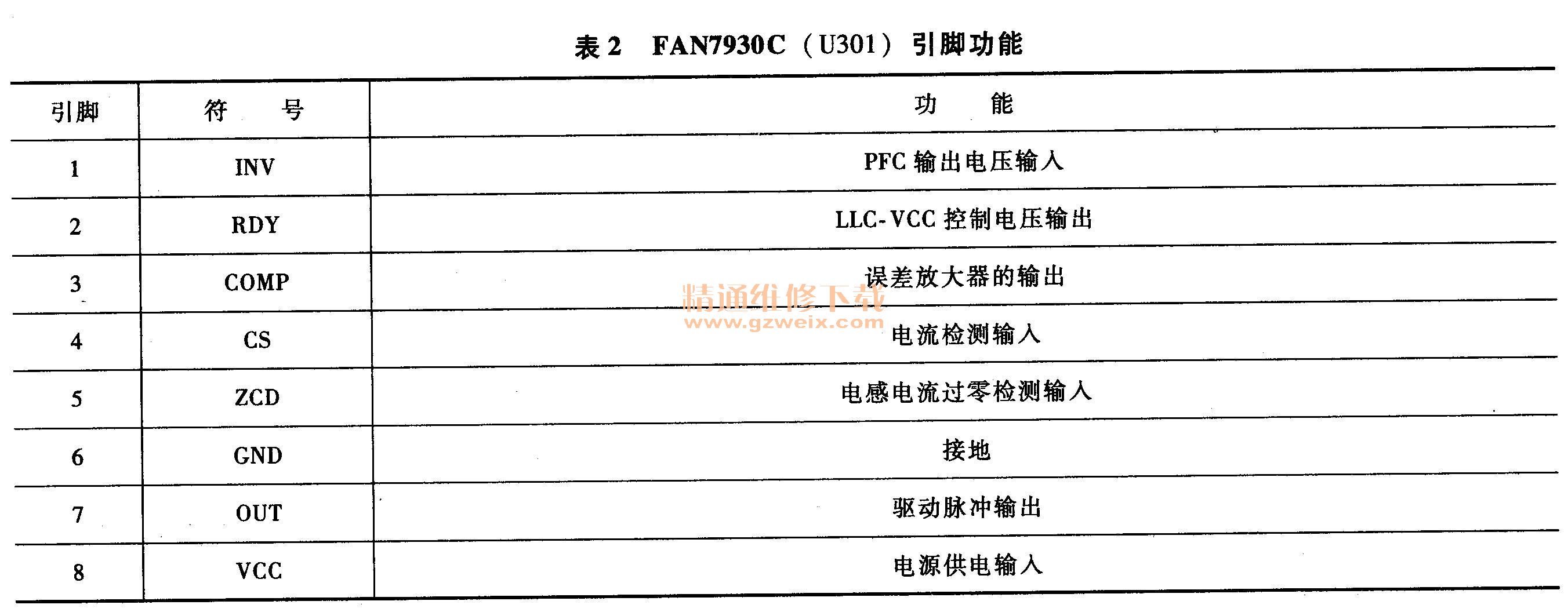

表2  FAN7930C （U301）引脚功能

表3  FSFR1700XS （U401）引脚功能
