如果测量熔丝未断，故障在副电源电路，测量市电整流滤波和二次滤波电路C22两端的＋300V是否正常，无＋300V电压，查市电输入电路和整流滤波电路；有＋300V电压输出，测量副电源U3的5脚有无启动电压，无启动电压，查5脚外部的启动电路ZD06～ZD08是否开路；查U3的2脚有无VCC电压，无VCC供电，查2脚外部的D9, R45, C30。如果副电源U3击穿，注意检查T2一次侧并联的尖峰脉冲吸收电路元器件是否开路。
发生开机三无，待机指示灯亮故障，多为主电源故障引起。二次开机后，测量ON/OFF是否为高电平，如果为高电平，首先测量PFC电路提供的＋390V供电和U1的1, 15脚VCC供电，如果390V供电仅为300V，则是PFC电路未工作；无VCC供电，查开关机控制电路Q10、光祸合器PC4, Q5组成的VCC控制电路。上述供电正常，再查主电源U1及其外部电路元器件。
发生自动关机故障，主电源无电压输出，一是由比较放大器KA431 AZ （ U2）和Q6组成的PFC输出电压过电压保护电路启动，判断该电路是否启动的方法是测量D4的正极电压，正常时为低电平，如果变为高电平，则是该保护电路启动，解除该保护的方法是断开D4或将D4正极接地。二是由稳压管ZD3, ZD4和光耦合器PC1组成的主电源输出过电压保护电路启动，判断该电路是否启动的方法是测量PC1的1脚电压，该脚电压正常时为0V，如果变为1V以上高电平，则是该保护电路启动。全部解除过电压保护的方法是：将PC1的1脚接地；逐路解除保护的方法是：24V过电压保护断开D1331 12V过电压保护断开ZD4
为避免解除保护后电源板输出电压过高，造成主板、背光灯板等负载电路损坏，建议采用拆下电源板，接假负载，模拟开机电压，脱板维修。

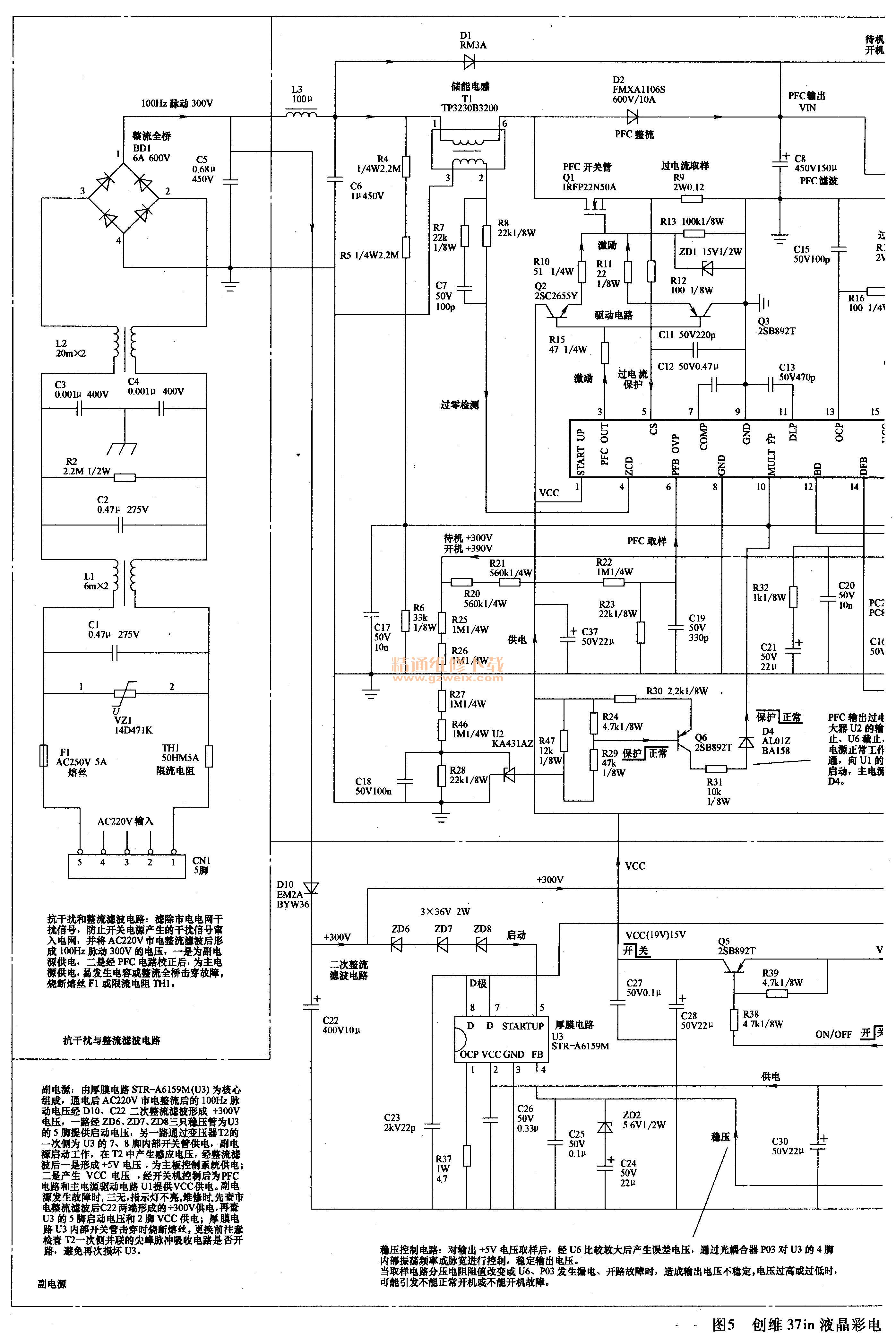

创维37 in液晶彩电开关电源电路原理图和维修图解如图5所示。
