1创维液晶彩电168P-P46TTS-02开关电源维修资料

    创维液晶彩电采用的168 P-P46TTS-02电源板，集成电路采用L4981 + STR- A6159 M + L6599 D组合方案，输出＋5V/0. 5A, +24V/2A, +24V/10A, + 12V/3A电压，应用于创维46in以上大屏幕彩电中。

    该电源板由三部分组成：一是以集成电路L4981 （IC600）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋390V为主开关电源供电；二是以集成电路STR- A6159 M （IC608 ）为核心组成的副开关电源，产生＋5V/0. 5 A和VCC电压，+ 5V/0. 5 A电压为主板控制系统供电；三是以集成电路L6599 D（ IC601）为核心组成．的主开关电源，产生＋24V/2A, + 24V/10A, + 12V/3A电压，为主板和逆变器板供电。

    开关机电路由晶体管QSO l、光耦合器P02、晶体管QP10和VCC1稳压电路ZP8、  QP15,， VCC2稳压电路 ZD14, QP09组成，采用控制PFC电路IC600和主开关电源驱动电路IC601供电的方式。接通市电电源后，AC220V市电经抗干扰电路和整流滤波后，形成100 Hz约300V脉动直流电压，再经DP17, C111整流滤波，产生＋300V的直流电压，为副电源厚膜电路IC608供电，副电源首先工作，产生VCC和+ 5V/0. 5 A电压，其中＋5V/0. 5 A电压为控制系统提供电源，二次开机后开关机控制电路将VCC1, VCC2电压送到 IC600和IC601驱动电路，PFC电路和主电源启动工作，为整机提供＋24V/2A,  + 24V/10A,+ 12V/3A电压，进入开机状态。

该开关电源一是在主电源输出端设有以模拟晶闸管QS03, QS04为核心组成的保护电路，外接以集成电路LM393 （IC652）为核心组成的过电流检测电路和ZS01, ZS02组成的过电压检测电路，发生过电流、过电压故障时，保护检测电路向QS04的基极送入高电平，保护电路启动，将待机光祸合器P02的1脚电压拉低，开关机电路P02, QP10截止，切断PFC电路和主电源的VCC1, VCC2供电，PFC电路和主电源停止工作。二是在副电源输出端设有ZDOO, QS00组成的过电压保护电路，副电源输出电压达到506V以上时，击穿ZD00, QS00导通，将稳压光耦合器PO1的1脚电压拉低，PO1截止，IC608的4脚电压升高，内部保护电路启动，副电源停止工作，指示灯熄灭。

    该电源板的集成电路引脚功能和维修数据如表7～表9所示。

表7  L4981 （IC600）引脚功能


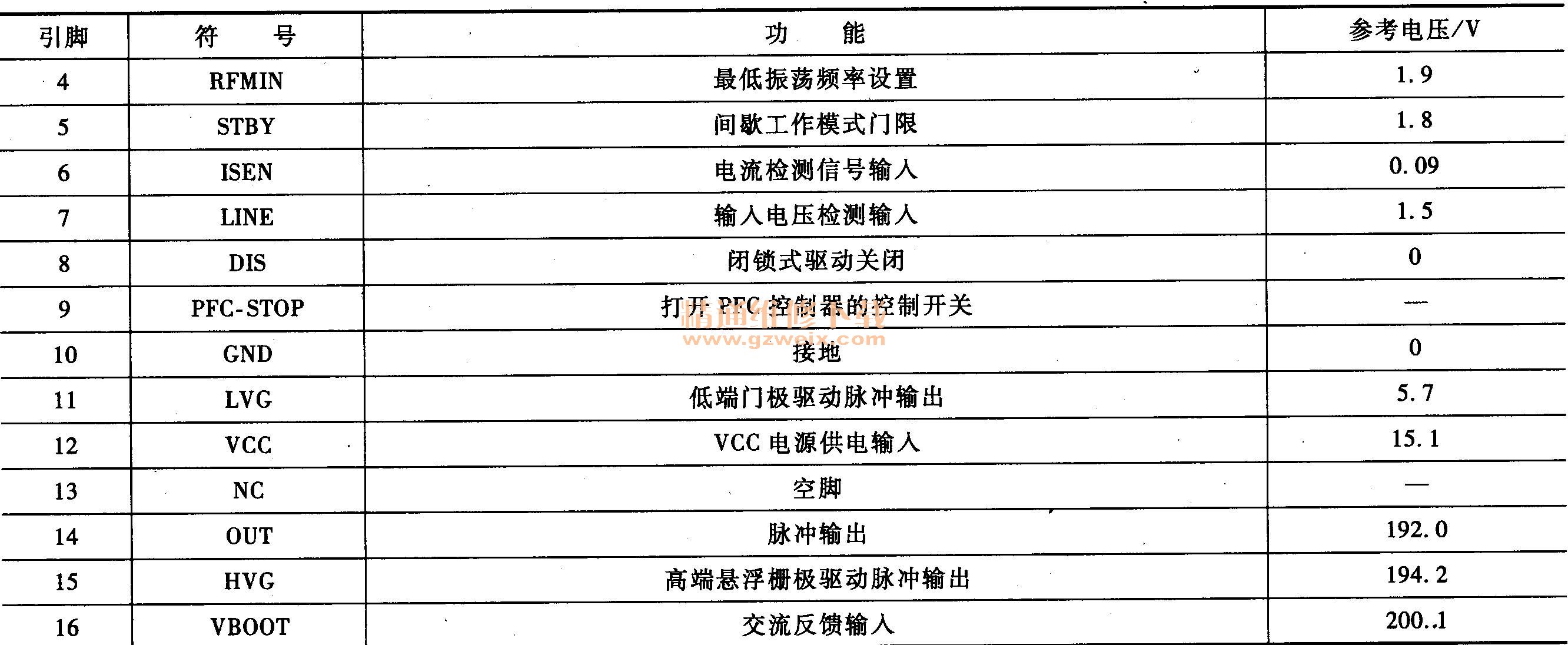

表8  L6599D （IC601）引脚功能和维修数据

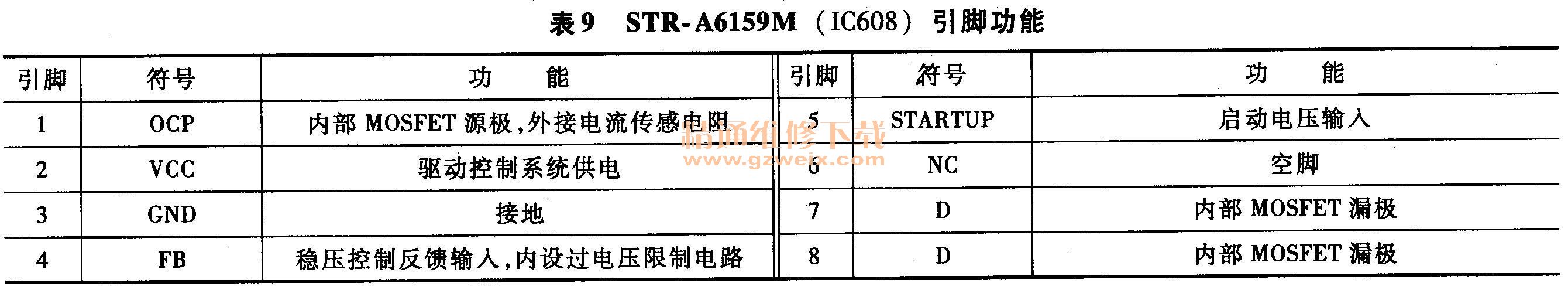

表9  STR-A6159M （IC608）引脚功能
