长虹PP06机芯等离子彩色电视开关电源
来源：本站整理  作者：佚名  2013-06-25 16:39:14

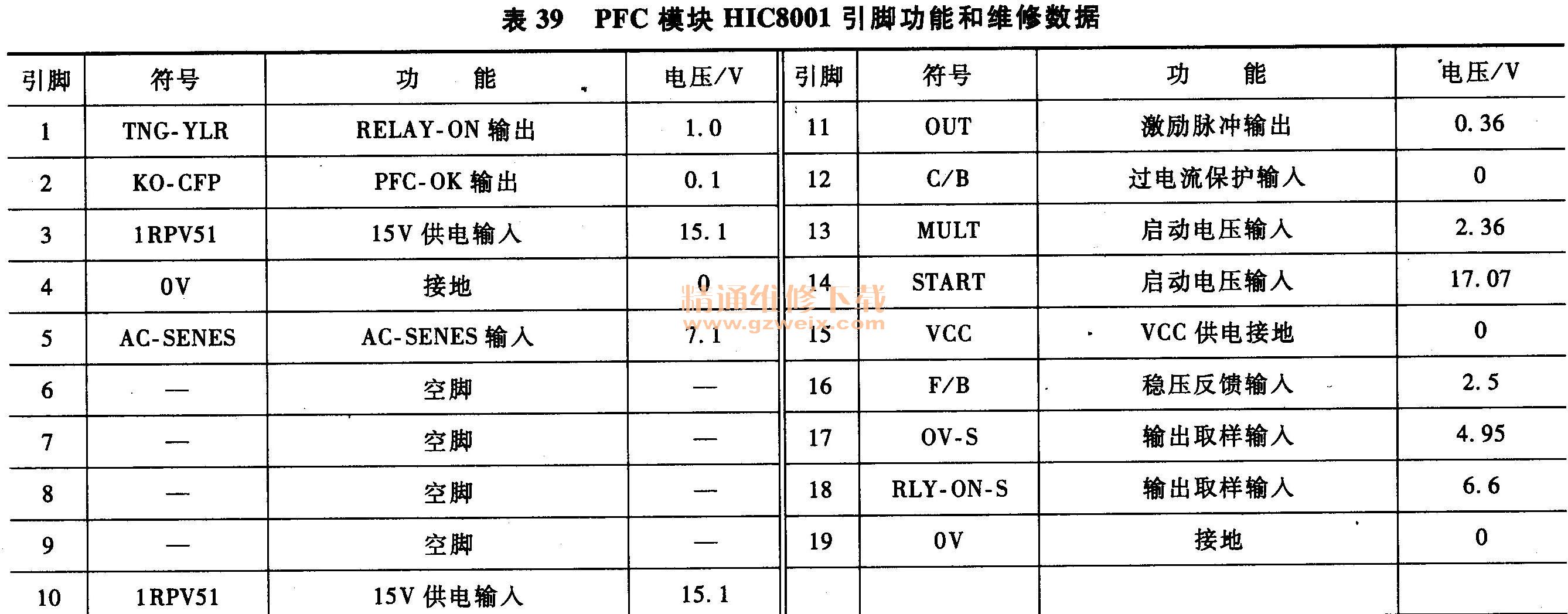

表39  PFC模块HIC8001引脚功能和维修数据

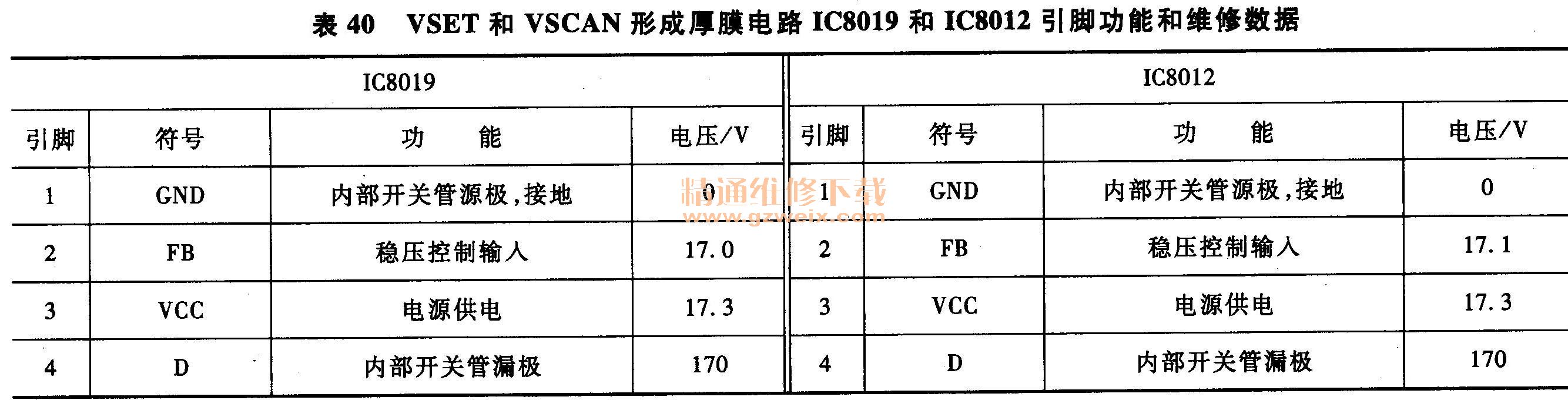

表40  VSET和VSCAN形成厚膜电路IC8019和IC8012引脚功能和维修数据

表41  VS驱动模块HIC8003引脚功能和维修数据

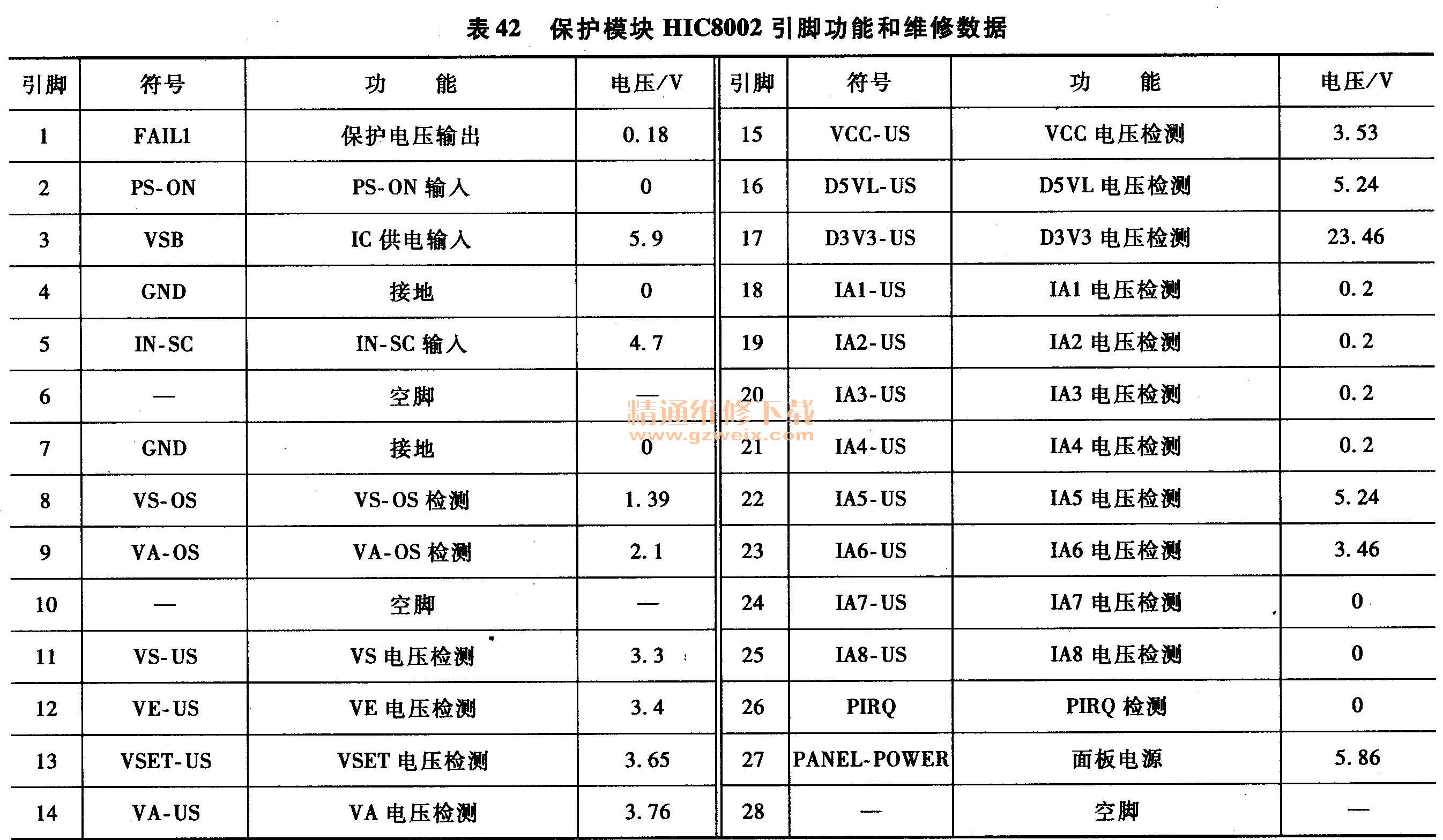

表42保护模块HIC8002引脚功能和维修数据

表43  VE形成厚膜电路IC8027引脚功能和维修数据

上一页  [1] [2]

关键词：长虹 PP06机芯 开关电源
