一、遥控电路的组成
　　

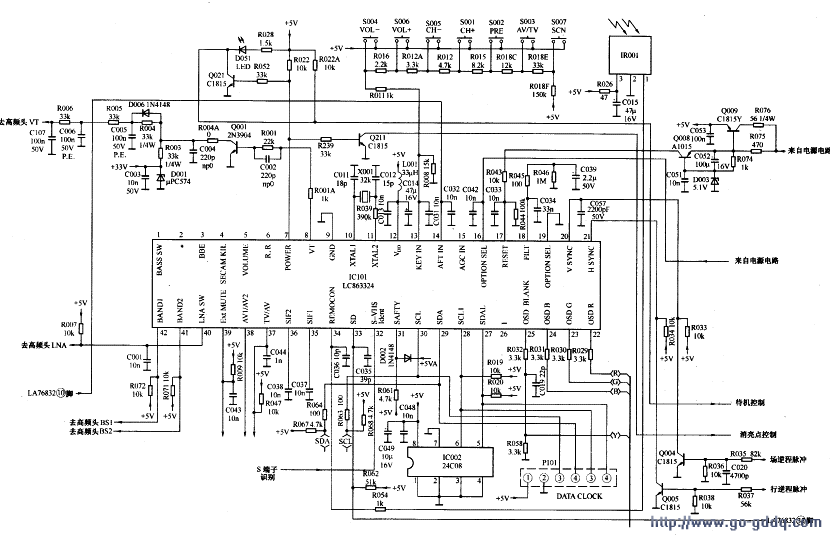

　　遥控电路由CPU IC101（LC863324）、储存器IC002 （24C08）及红外遥控信号接收器组成，电路如下图所示。LC863324引脚功能如下表所示。

　　二、CPU的工作条件
　　
　　1.供电电路CPU的（12）脚为供电端，所需的+5V供电电压由Q009的发射极提供。

　　2.复位电路CPU的（17）脚是复位端，当+5V电源电压未上升到稳定值时，D003截止，Q008也截止，（17）脚为低电平，使CPU复位；D003 -旦导通，则Q008处于饱和导通状态，此时+5V电压加到CPU的（17）脚，使CPU开始执行程序。当电源断开时，+5V电压逐渐下降，当它下降到复位工作电压时，D003截止，使Q008截止，因此CPU的（17）脚突然变为OV，迫使程序停止　　执行，这样可使CPU免受干扰的影响，并处于复位状态。

　　3.振荡电路在CPU内部设有时钟发生器，能产生系统工作时所需的时钟脉冲。时钟发生器采用PLL锁相方式，接在CPU（10）、（11）脚外围的晶振XO01 （32kHz）与内部电路构成32kHz基准振荡器，32kHz振荡信号用来锁定时钟发生器，以稳定时钟脉冲的频率和相位。接在（18）脚外围的RC网络为PLL环路滤波器，它将PLL环路所产生的误差电压转化为直流电压，用来控制时钟发生器。

　　三、操作指令电路
　　
　　遥控信号输入电路由红外接收电路IRO01来完成，接收的遥控脉冲指令经处理后提供给CPU的（34）脚，经识别后完成对电视机各种功能的控制。

　　CPU的（13）脚为操作按键指令输入脚，当按下按键时，CPU的（13）脚根据检测到的电平大小，经内部电路处理后，通过IIC总线和接口电路完成相应的功能。

　　四、控制电路
　　
　　1.频段选择VL、VH、UHF控制电路频段选择信号由CPU的（41）、（42）脚输出，加到高频头的BS2、BS1端，经高频头内部控制电路控制后，使高频头工作在相应的频段。

　　2.调谐电压产生电路CPU的（8）脚为调谐电压（PWM）输出端，输出的5～OV调宽脉冲信号，加到QO01基极，使其集电极输出0～30V调宽脉冲电压。该电压经R004、C005、R005、C006、R006、C107组成的三节RC低通滤波器滤波，形成0～30V的直流调谐电压，加到高频调谐器的VT端，实现频道调谐。

　　3.自动搜台控制电路CPU收到自动搜台指令时，从其（8）脚VT端输出5～OV变化的调谐电压，经外部积分和三极管倒相，将33V电压变成0～30V可变的调谐电压送至调谐器，此时，机器从L段低端向高端开始搜索。

　　当调谐器调谐电压变化到某一电压，电视屏幕刚出现图像信号时，LA76832的（35）脚输出的同步信号加到CPU的（33）脚，作为电台识别信号。若检测到同步信号，则搜索速度放慢，以便进行下一步精确调谐，这时，LA76832的（10）脚输出的AFT电压送到CPU的（14）脚，经CPU运算处理后，确定调谐频率的最佳点，并发出指令，将最佳的调谐点存入存储器，同时屏幕上频道号自动加1。

　　正常收看时，CPU根据（14）脚输入的AFT信号，经CPU运算处理，并与电压合成调谐用的脉宽调制输出相叠加后，从（8）脚输出准确的调谐电压，对高频头实施精确地调谐。

　　五、屏显电路
　　
　　来自场输出电路LA7841的（7）脚的场逆程脉冲加到Q004的基极，经Q004倒相放大后，由CPU的（20）脚输入，以确定图像扫描的开始。来自行输出变压器（8）脚的行逆程脉冲加到Q005基极，经Q005倒相放大产生的行频脉冲，由CPU的（21）脚输入，用于判断图像扫描的纵向位置。CPU采用内置式字符时钟信号发生器，无需外接字符时钟信号振荡网络。字符时钟信号经分频和整形后，送至字符发生电路，以控制字符读出速度。若改变字符时钟信号的频率，可以改变字符的显示尺寸。显示的字符形状数据存储在CPU内部的ROM中，在字符显示期间，按时钟脉冲节拍可读出ROM中的字符数据，从（22）、（23）、（24）、（25）脚输出R、G、B字符信号和字符消隐信号，输入到LA76832的（14）、（15）、（16）、（17）脚，经内部切换开关切换后，从LA76832的（18）、（19）、（20）脚输出。
