一台台式机，用户称：前段时间，该机有时能开机，有时不能开机，开机后也经常无规律自动关机，这几天一直开不了机。
    分析检修：上电试机，主板上的指示灯亮；按下开机键后，ATX电源风扇和电脑主板上的散热风扇均不转，电脑无反应。为判断故障原因，先断开ATX电源与电脑主板、硬盘、光驱的连线，然后给ATX电源上电，测得电源盒输出的＋5VSB电压正常；用一段导线将绿线（PSON）与黑线（GND）短接后上电，经测量，主电源输出的＋5V、3.3V、+12V、-12V电压均为1V，由此判断ATX电源有问题。

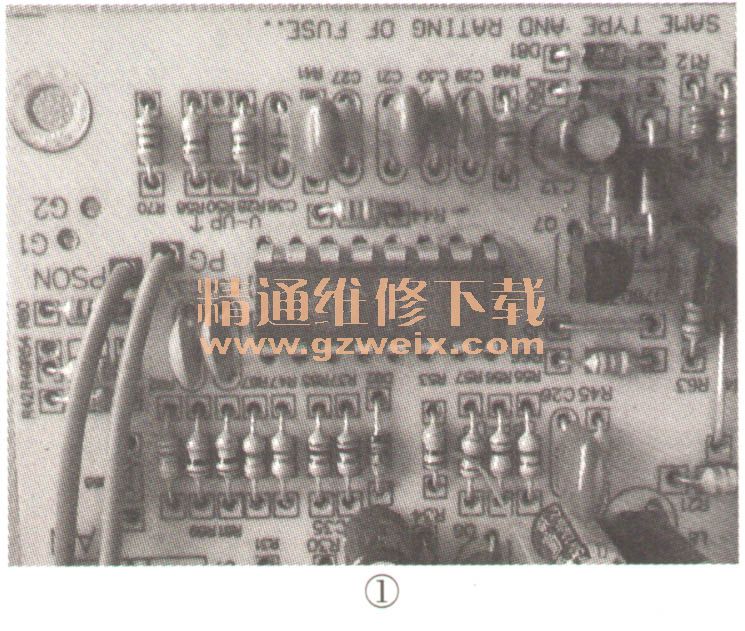

    该机采用索普达ATX-388电源，其电路结构虽为他激式脉宽调制型开关电源，但控制芯片并未采用常见的TL494（或KA7500 ），而是采用新型芯片CG8010DX16，如图1所示。

    CG8010DX16是一款具有完整保护功能的PWM（脉宽调制）控制芯片，采用DIP16封装方式，具有3.3V、5V、12V过压、欠压保护，280ms电源正常输出延时，电源正常输出（PGO ），远程开／关控制和软启动等功能，其引脚功能与实测数据见表1。

    说明：1．电庄值由VC890D型数字万用表DC20V档侧得，在路电阻由MF47型指针万用表R×1k档测得。
    2．在开机状态下，测量⑥脚和15脚电压时，主电源进入保护状态，+5V、3.3V、+12V、-12V输出电压均降为0V。
    拆开ATX电源盒检查，既未发现接触不良现象，也未发现明显异常的元件。根据维修经验，ATX电源输出电压、滤波电容容量减小是通病，并且该通病通常表现为主电源带载能力差或无输出（电路进入了保护状态）。检查这几组电压的滤波电容均正常，找来一只1000μF/25V电容先后并联在这几组电压的滤波电容上试机，故障依旧，这说明故障原因并非滤波电容容量减小。
