检修PARA1 Full全景型平板电脑不通电故障
来源:本站整理  作者:佚名  2013-05-13 09:32:22

    故障现象:长按电源开/关机键通电开机时,屏显一个带有“!”的电池图标,随后黑屏一用电源适配器连好电脑和市电供电,长按电源开/关机键通电开机时,仍然如此。

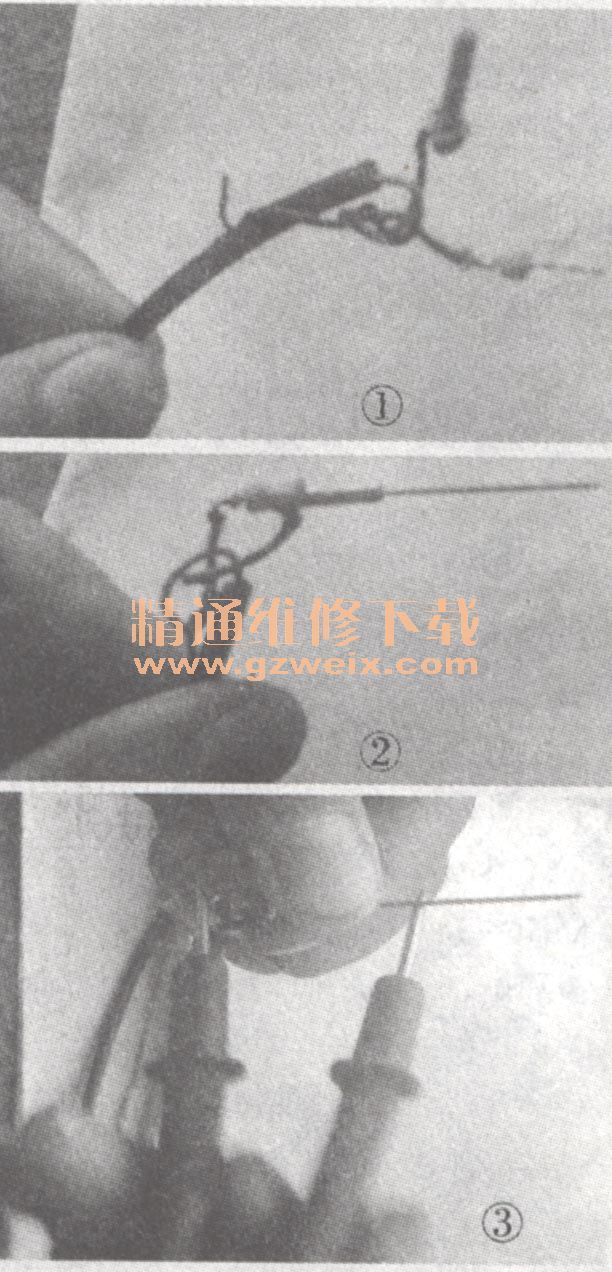

    分析检修:将一个七号缝衣针插入电源适配器供电插头的中间插孔,测供电输出电压为。V。该电源适配器铭牌上标有"AD/DC ADAPTER MODEL.CF 15009W. INPUT.AC100~240V. 50Hz/60Hz. 0.35A Max. OUT PUT:DC5V~2000mA.",拆壳,试放掉290V滤波电容的残留电,直观检查未发现烧焦变色元件,也嗅不到焦煳味,该电源利用YTM203形成开关振荡脉冲。用电阻法测完所有元件,未找到开路或漏电元件。将电源适配器插入220V供电插板,测电路板5V供电输出两端电压为5V,稳定不变。用锋利小刀小心剥去电源适配器供电输出母插头外的绝缘皮,发现孔内供电连片断裂,如图1所示,已无法焊接。因为一时找不到一个合适的母插头,所以试将一个已经烧断大功率电阻的一个引脚插入供电插头的插孔内,感觉稍有点松,就仔细给该引脚均匀上锡,直到能紧密插入不觉松弛的时候,试在母插头供电的前端插入七号缝衣针,如图2所示。测量针与电阻引脚间的阻值为0Ω,如图3所示,剪去多余的电阻引脚,将原连片上的绝缘保护套中间的芯子去掉注巴电阻引脚穿入这个保护套后再插入母插头的中间插孔,将电源供电红线焊接到电阻引脚,仔细调整电阻引脚插入到中间插孔的位置,在保证电阻引脚与中间插孔内供电触片接触良好和中间芯线与外壳供电线间可靠绝缘后,先用绝缘胶布包好中间供电线,然后将供电黑线可靠焊接到供电插头外壳原焊点处,将七号缝衣针插入供电插头的中间插孔,测中间芯线与外壳间无短路漏电,再用绝缘胶布将供电插头和供电线仔细包好后还原,如图4所示。用适配器将交流市电和平板电脑连接好后,电脑无反应。试长按电源开关通电,电脑仍在屏显带有“!”的电池图标后黑屏。将七号缝衣针插入供电插头的中间插孔,测供电输出电压为稳定的5V。将电源适配器供电插头插入电脑的同时,观察电脑反应,觉得插头插入的深度好像有点浅,无法保证中间的供电触片和电脑内部的供电探针亲密接触。就去掉已经包好的绝缘胶布,重新粘包,以保证留出足够长度的插头,然后插入平板电脑时,平板电脑立即屏显一个红色的电池,随后变成绿色的不断充电状态的电池后黑屏。试长按电源开关,屏显“PAR-A”,接着显“OKOPARA”并跑码,然后进入电脑桌面,点选超高清播放时,进入相册,任点一个播放图标时,耳机内无声音。轻点播放画面中的任一点,弹出功能按钮,试按右边较大的一个扬声器图标时,声音增大,按较小的扬声器图标时,声音变小。按小房子或向左上面弯回的箭头时,退出播放,返回正常桌面。按竖直向下的三点图标时,弹出“管理、应用程序和系统设置”选择窗口。持续通电试机数小时无异常,故障彻底排除。建议同行尽量收集被人废弃的各种插头的手机充电器,这样就能解决为平板电脑供电适配器更换合适供电插头的问题。
