通过分析故障录波情况及保护动作可知，整个故障过程为：311开关故障导致炸裂，引起A、C相发生短路，进而发展成三相故障；#1电容器保护低电压跳开311开关，由＃2、＃3主变低后备过流II段动作跳开300分段开关，由＃3主变低后备过流III段动作跳开303开关，从而切除故障。故障从发生到切除持续约1. 5s。
    2.4现场检查

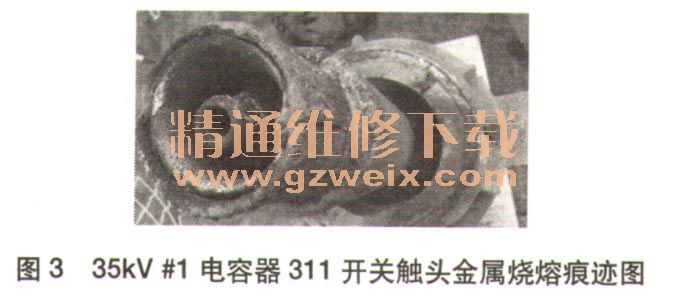

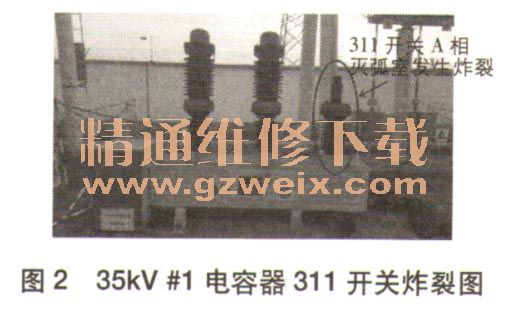

    故障发生后，立即进行了现场检查，结果发现220kV信都站35kV # 1电容器311开关A相灭弧室炸裂（如图2所示），动、静触头处有金属烧熔痕迹（如图3所示），出线构架上的绝缘子有烧灼痕迹，并在出线构架水泥杆上发现有电弧熏黑；III母侧3111刀闸三相瓷瓶表面均有放电烧灼痕迹。现场对35kV＃1电容器311开关A相进行解体检查，操作机构、绝缘拉杆、梢钉均未见异常。

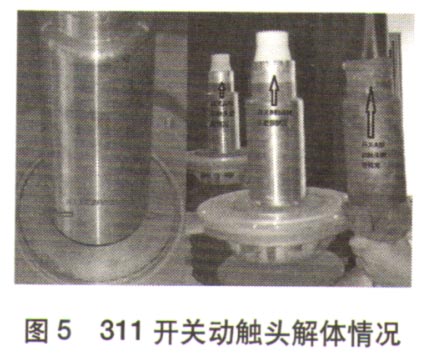

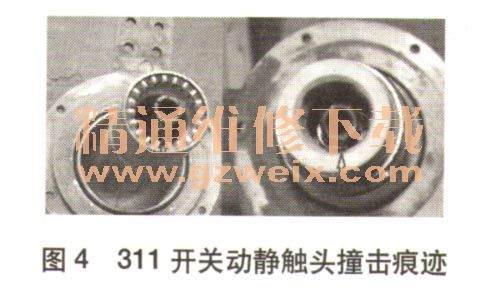

    为进一步确定故障发生的原因，事发当日下午继续对35kV＃1电容器311开关B、C相灭弧室进行解体分析。经检查，开关操动机构动作正常，各连杆、销钉均牢固、无脱落现象，动触头绝缘拉杆完好；但开关C相静触头引弧触子已出现变形（如图4所示）；开关动触头存在不同程度的磨损，致使开关灭弧室内存在少量金属颗粒（如图5所示）。



    2.5试验情况
    故障设备为平顶山天鹰中压电器有限责任公司生产的型号为LW34-40. 5，编号为102694的户外高压SF6开关。故障发生前，母线电压为35. 8kV，流经311开关A、B相的电流分别为139.2、137. 81A。通过分析巡视记录及相关参数测试结果可知，故障前311开关SF6压力、红外测温情况、气体组分、回路电阻、311开关本体电容量及绝缘测试均未见异常。
    2.6故障原因分析
    经过对220kV信都站＃1电容器311开关相关情况的检查和分析，可明确本次爆炸事故发生的主要原因是35kV # 1电容器311开关静触头引弧触头变形偏移，在合闸过程中动触头引弧触头撞击静触头引弧触头，致使开关合闸不到位，接触电阻偏大，造成触头的发热严重，以至于烧坏动静触头接触面，引起拉弧放电，并最终导致了311开关灭弧室爆炸。该事故的发生暴露出了该电容器中LW34-40. 5户外高压SF。开关存在严重质量缺陷，危及人身、设备及电网安全。此外，依据《电力设备检修规程》的相关规范，灭弧室弧触头、喷口检查周期为24年或必要时。但此类开关灭弧室弧触头引弧触头存在质量缺陷，在日常运维中难以发现并及时进行解体检修加以消除。
