35kV开关柜局部放电故障处理

来源：电工技术作者：佚名 2017-06-08 08:10:50

摘要：本文在对比单相故障特征的基础上，通过对某110KV变电站巡视时发现的设备异常放电声响进行地电波和超声波局部放电检测，发现并消除因电缆沟潮气入侵开关拒造成内部凝露导致绝缘隔板及套管受潮引发的开关柜放电。

1 存在的问题
在对某110KV变电站进行巡视时，听到35kV高压室多处开关柜有明显的放电声，35kV 312开关柜附近较为强烈。电气试验人员在现场勘查后，使用PDS-T90局放测试仪在该35kV开关室内对有异常响动的开关柜进行局放检测，以判定故障位置。

   2 局部放电检测

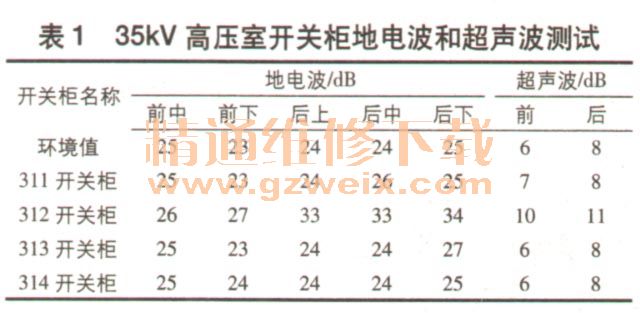

    该110kV变电站35kV焦电线等开关柜是厦门ABB开关有限公司于2007年2月生产的型号为Unigear-ZS3. 2的35kV开关柜。在这次事故原因排查分析中，首先对高压室开关柜进行地电波和超声波测试，测试结果见表1。

    由表1可知，对比环境值和相邻开关柜，312开关柜后部地电波及超声波幅值比环境值稍高。

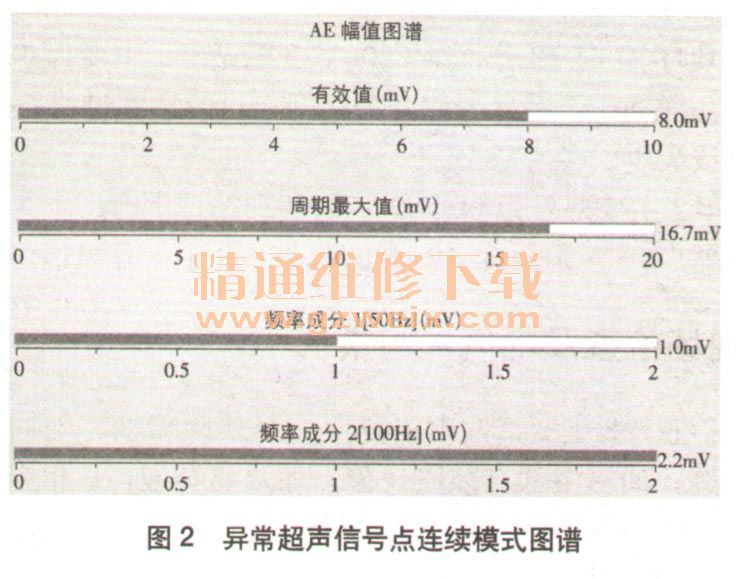

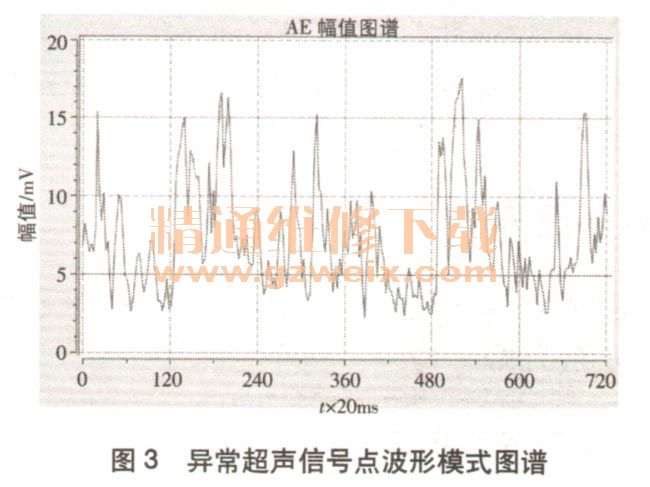

    接下来，电气试验人员对该站35kV高压室内的312开关柜进行超声波局放测试，测试数据如图1～3所示。

    检测结果表明，该110kv变电站35kV 312开关柜后部有明显的放电现象，在其后部观察窗处发现异常特高频信号及明显超声波信号。由于该放电位置为高压电缆压接处，因此检修人员推测可能是近期降雨较多导致电缆沟过于潮湿，加之开关柜底部封堵老化，致使开关柜底部湿度较大，引起开关柜放电。
