六、转换器的结构原理
    转换器的作用是将蓄电池组的电压（36V、48V或60V）转换成12V电压供给灯具和喇叭使用。它是一种DC～DC直流变压部件。

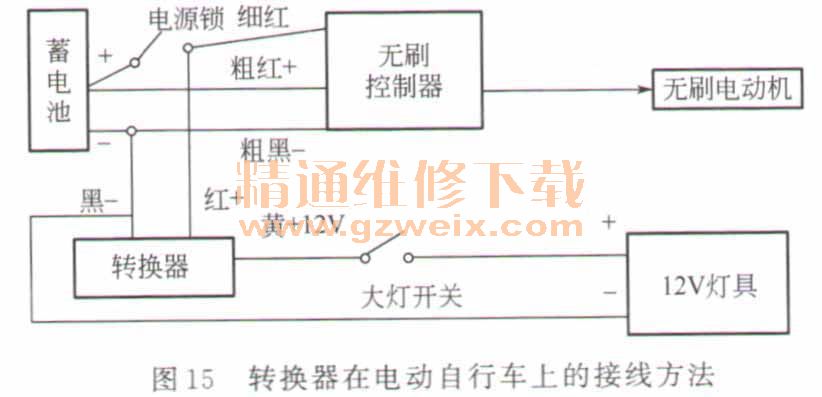

    转换器一般有三条引线，红线是电源输入线，接电源锁后的蓄电池引线；黑线是公共地线，接蓄电池负极线；黄线（或白线）是＋12V输出线，接灯具和喇叭正极线。转换器在电动自行车上的接线方法如图15所示。

     七、助力传感器
    助力传感器的作用是在电动自行车人力骑行时，通过脚踏助力使电动机旋转。其原理是通过人蹬脚蹬使中轴转动，从而使中轴上的磁盘转动，助力传感器内的霍尔元件产生感应信号给控制器，控制器驱动电动机旋转。助力传感器内部安装有霍尔元件，其原理与转把的工作原理基本一样。
    助力传感器与控制器的连接一般有3芯插件，其中红线是助力传感器5V供电线，黑线是助力传感器的负极线，绿线（或蓝线）是助力传感器的信号线。
    助力传感器与控制器的连接如图16所示。

    八、喇叭的结构原理
    电动自行车使用的喇叭有塑料喇叭和铁喇叭两种，工作电压有12V、36V、48V和60V等。如果电动自行车上安装有转换器，则喇叭采用12V供电，如果没有转换器，则使用原车上蓄电池组供电。
    塑料喇叭有两条引线，有正、负极之分，红线是正极，黑线是负极，接线时不能接反。铁喇叭有两个接线柱，无正负极之分。另外，还有多功能的塑料喇叭，它与控制器相连，在打开电动自行车某个部件时，例如打开电源锁、倒车、转向时塑料喇叭会发出声音。

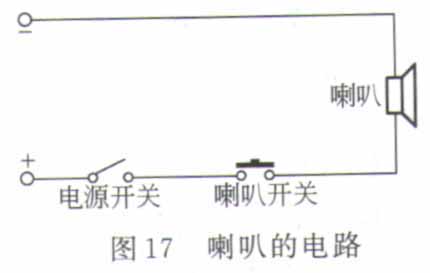

    喇叭的电路如图17所示，在电动自行车上的接线方法如图18所示在电路的正极引线上，通过开关控制喇叭电路的通断，当按下喇叭开关后路，喇叭发声，松开喇叭开关时，电路断开。

    九、灯具的结构原理
    电动自行车的灯具有前照灯、后尾灯、左右转向指示灯、刹车灯和闪光器。一般由蓄电池供电，也有用转换器输出12V电源的。前照灯和后尾灯一般采用组合件较多。灯具的工作参数主要有额定工作电压和功率。
    电动车常用的灯泡型号主要有12V系列、36V系列和48V系列。电动自行车常用的灯泡规格如下。
    1. 12V系列
    用于前照灯，例如12V/35W、12V/25W；用于尾灯，例如10W/5W；用于仪表照明灯、转向灯，例如5W和3W；用于电源指示灯，例如12V/3W。
    2. 36V系列
    用于前照灯，例如36V/10W；用于尾灯，例如36V/10W、5W；用于仪表照明灯、转向灯、电源指示灯，例如36V/3W。
    3. 48V系列
    用于前照灯，例如48V/10W、25W、35W；用于尾灯，例如48V/10W、5W；用于仪表照明灯、转向灯、电源指示灯，例如48V/10W、5W。
小提示
    电动自行车由于车型较多，所以灯具型号较多，不同车型灯具不一样。电动自行车用灯泡常见的有插泡、高低脚灯泡、带盘灯泡、单极性灯泡和双极性灯泡等。前照灯主要有普通双丝灯泡、真空灯泡、氛气灯泡、LED灯泡等。
    前照灯和后尾灯一般为双尾双丝灯泡，它们虽然同为一个灯泡，但前照灯具有远、近光的功能，后尾灯具有小灯和制动灯的功能。
    现在许多电动车用的是LED灯，其效果更好。

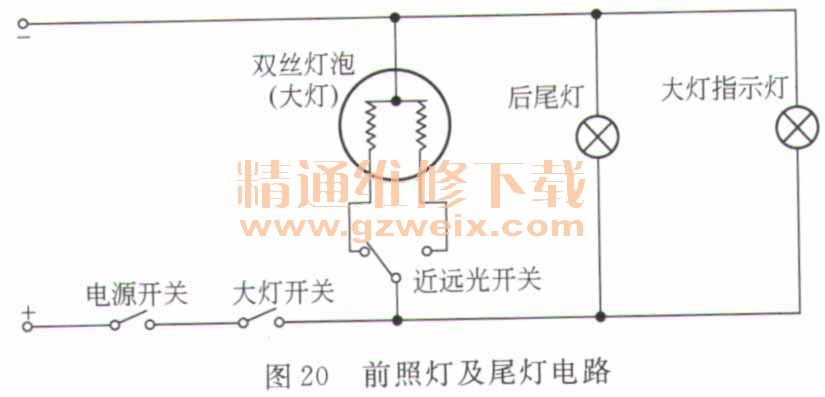

    灯具的接线方法与喇叭基本一样，灯具开关主要是控制灯具的正极引线，不同之处是灯具的前、后灯是并联在电路中的，豪华型车还并联有仪表灯。前照灯部分还串联有远近光开关，转向灯部分还串联有闪光器。如果电动自行车上安装有转换器，则灯具部分采用12V供电，如果没有转换器，则使用原车上的蓄电池组供电。前照灯在电动自行车上的接线方法如图19所示，前照灯及尾灯电路如图20所示。



    小提示
    灯具、喇叭开关和组合开关

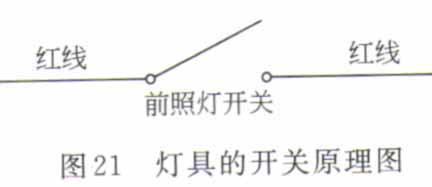

    电动自行车的喇叭开关和前照灯开关实际上是一个单刀单掷开关，转向开关是一个单刀双娜开关。也就是说开关部分都是控制电源的正极线，负极线都共用。也有的车上把喇叭、前照灯、转向灯这三个开关制作组合在一起，所以叫组合开关。灯具的开关原理如图21所示。
