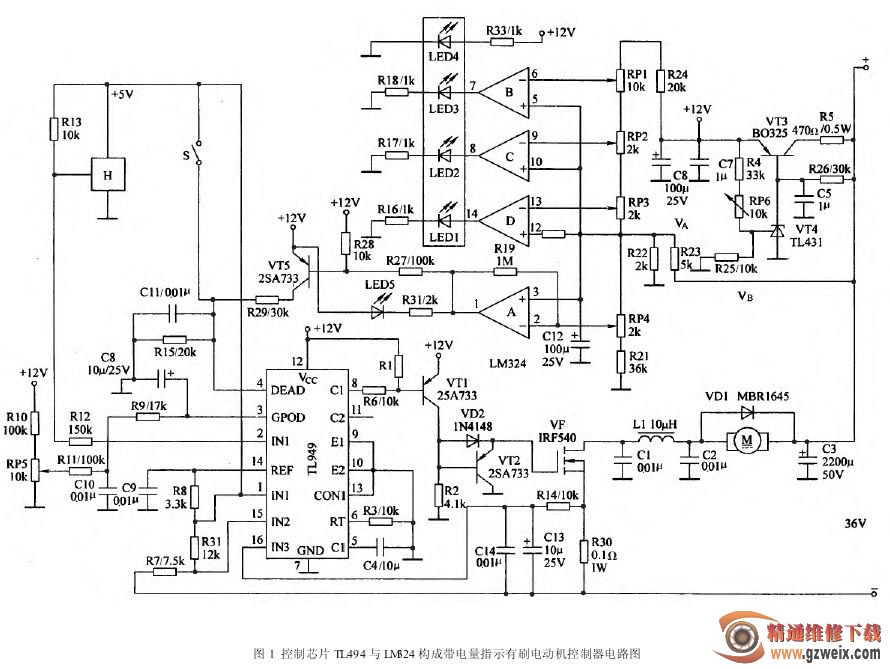

现以电动自行车的 TL494 与 LM324 为核心构成的带电量指示有刷电动机的控制器为例，介绍电子电路图的识读方法。该种有刷控制器的电路由控制芯片TL494、LM324 和周边组件组成，如图 1 所示。主要有稳压电源电路、PWM 发生电路、电动机功率驱动电路、蓄电池剩余电量指示电路、过电流和欠电压保护电路等。
①稳压电源。它在电路的右上角，由 VT3、VT4(TL431)等组件组成。36 V 电源经串联稳压后，得到 +12V 工作电压供控制电路，通过调节 RP6 可校准 12 V 电源。
